Satmessgerät Digital 1 HD

Messung von Satellitensignalen (DVB-S/-S2) auf einem 3,5 Zoll großen Bildschirm. Spektrum- und Konstellationsdiagramm zur Fehleranalyse. Automatische Satellitenerkennung (NIT). Integrierter Receiver mit Live-TV Bild Wiedergabe.

Schnelle und genaue Satellitensuche

Das Digital 1 HD ist ein Messgerät um eine digitale Satellitenanlage schnell und einfach auszurichten. Möglich ist die Messung von DVB-S und DVB-S2 Signalen. Das eingebaute Farbdisplay bietet eine Bildschirmdiagonale von 3,5 Zoll (8,9 cm). Die Bedienung ist mit dem übersichtlichen und klar strukturierten Menü ein Kinderspiel.

Große Signalpegelanzeige und Live-TV-Wiedergabe

Um einen Spiegel auszurichten, orientieren Sie sich zunächst an dem Signalpegel und der Signalqualität. Diese können Sie mit nur einem Knopfdruck auf Großanzeige schalten, um die Darstellung optimal auf dem Display zu nutzen.

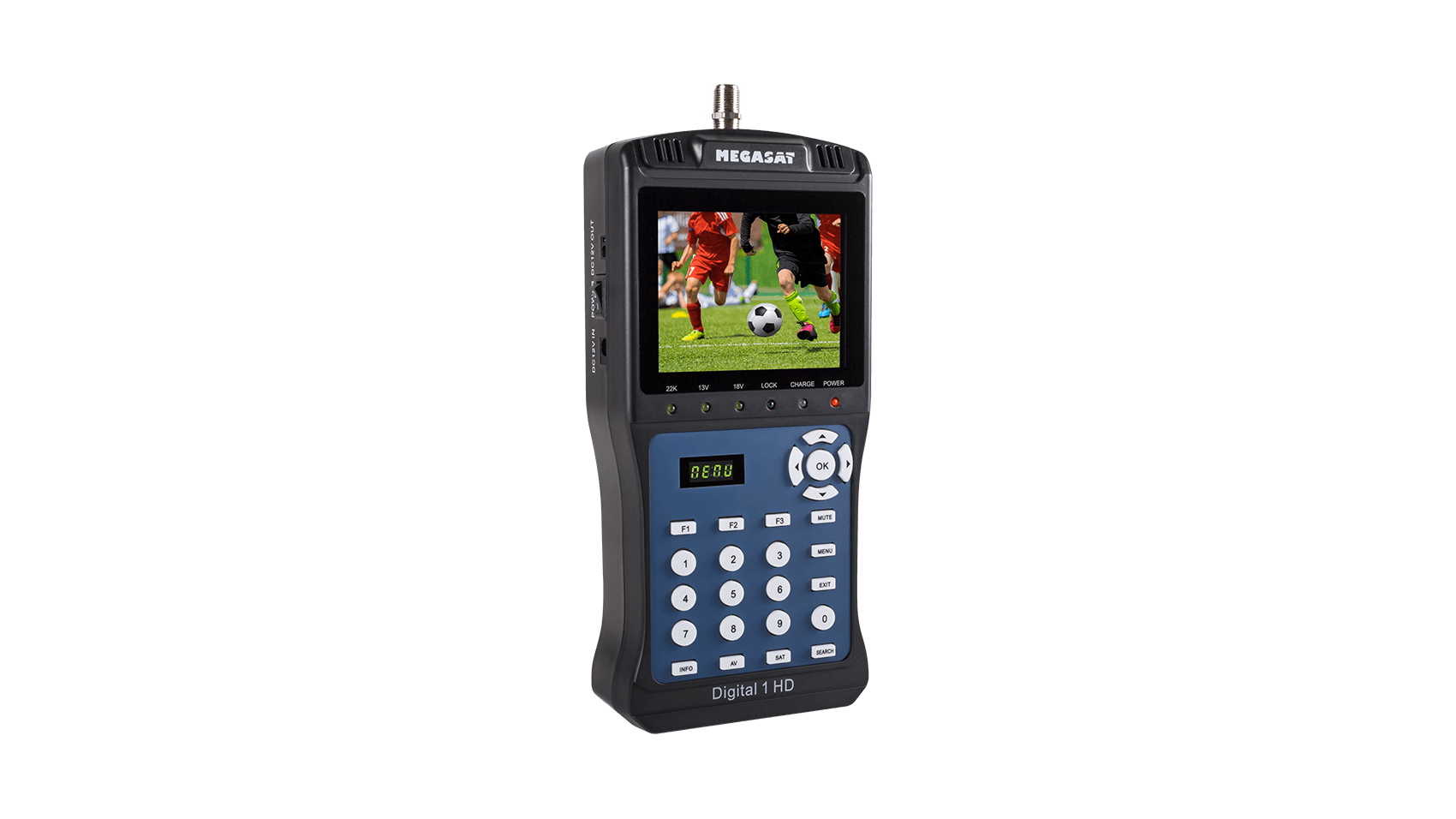

Um anschließend das TV Bild live zu überprüfen bietet das Messgerät einen integrierten Receiver. Möglich ist die Wiedergabe von allen frei empfangbaren digitalen Programmen in SD sowie HD. Des Weiteren ist eine Senderliste mit den gängigsten Programmen vorinstalliert, die Sie auch individuell Ihren Bedürfnissen anpassen können. Sollten sich Sender, bzw. Frequenzen ändern, können diese über das Menü gesucht werden.

Spektrum- und Konstellationsanalyse

Um das Signal der Sat-Anlage zu beurteilen und evtl. Empfangsfehler zu analysieren, nutzen Sie die in nahezu Echtzeit laufende Spektrumanalyse. Durch die ständig aktualisierte Darstellung des Diagramms wird bei Bewegung des Spiegels das Spektrum sofort verändert.

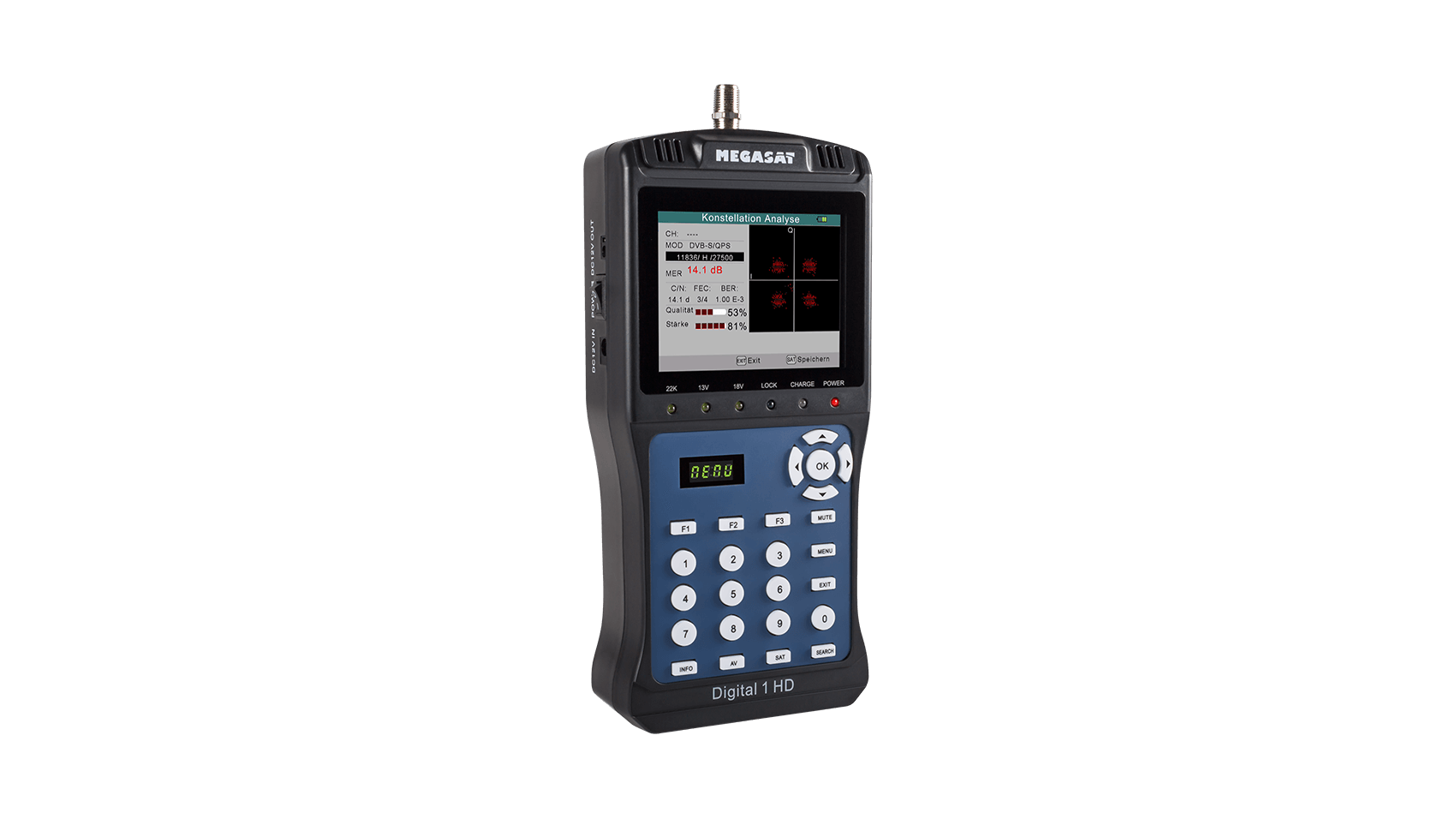

Die Konstellationsanalyse bietet eine weitere Betrachtung des Satellitenempfangs, um das Signal zu beurteilen und Fehlerquellen auszuschließen. Sie sehen optisch sofort, ob das Signal gebündelt oder verstreut ankommt. Des Weiteren können zusätzliche Messdaten wie dBμV, C/N, BER, FEC auf dem Display angezeigt werden.

Winkelberechnung und Satellitenerkennung zur schnellen Ausrichtung

Die Winkelberechnung hilft Ihnen den vertikalen und horizontalen Winkel der Antenne zu ermitteln, denn je nach Standort ändert sich die Elevation und der Azimut. Geben Sie einfach die Daten des Standorts ein und das Messgerät errechnet schnell die passenden Winkeleinstellungen für den Spiegel. Somit lässt sich der gewünschte Satellit schneller finden.

Mit der automatischen Satellitenerkennung (NIT) wird Ihnen sofort angezeigt auf welchem Satelliten Sie sich befinden. So gehören minutenlange Ausrichtungsversuche der Vergangenheit an.

Zusätzliche Funktionen und viel Zubehör

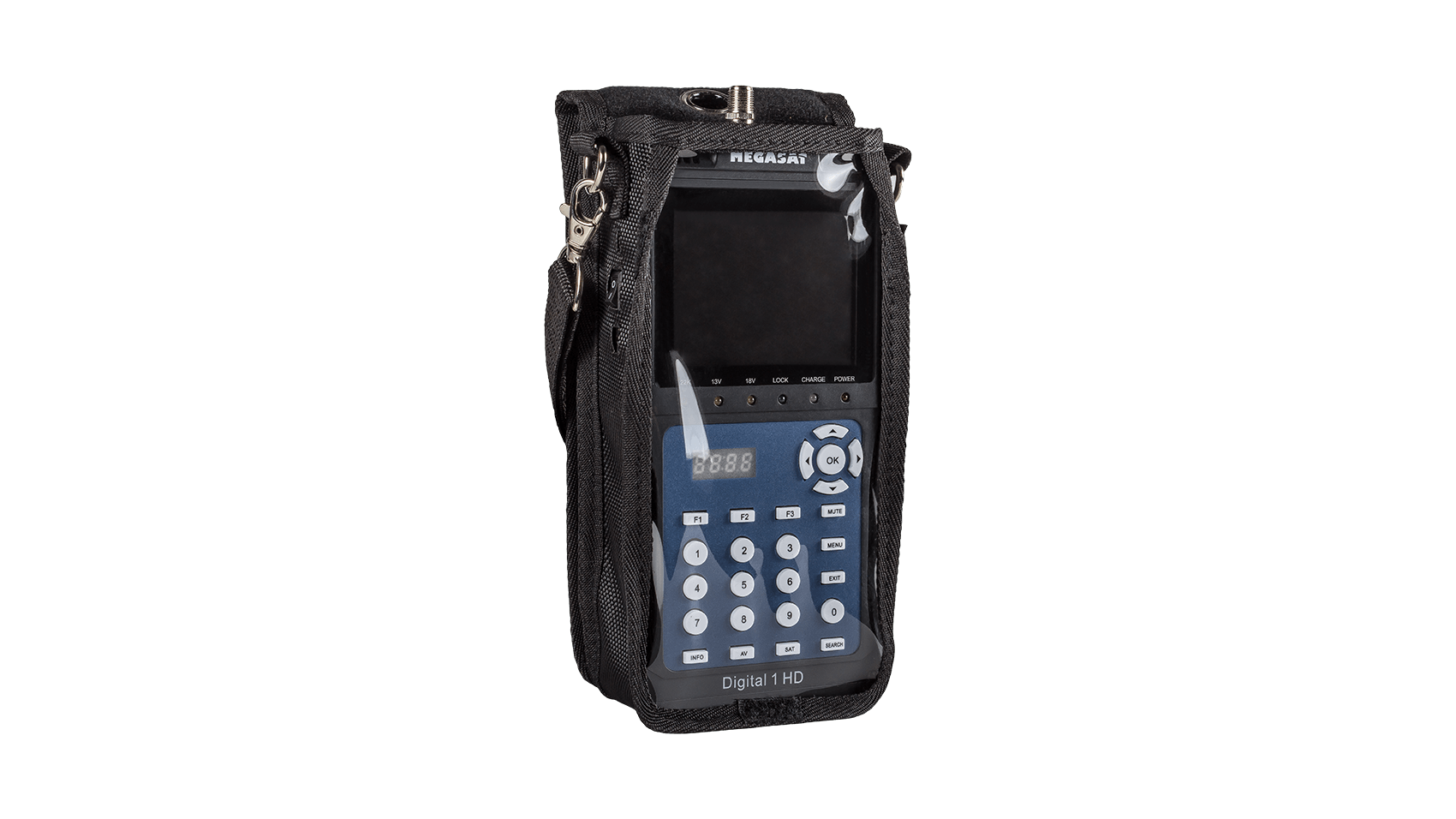

Am Messgerät befindet sich ein zusätzliches Display, bei dem der Signalpegel ständig angezeigt wird, auch wenn Sie sich in einem anderen Bildschirmmenü befinden. Der integrierte Power Akku bietet bis zu 3 Stunden Betrieb. Geladen wird er mit einem gewöhnlichen 230V Netzteil oder mit dem beiliegendem KFZ-Ladeadapter für unterwegs im Auto. Die beiliegende Schutzhülle mit Trageriemen schützt das Messgerät vor Schmutz und Spritzwasser. Speichern Sie die Messdaten auf den internen Speicher, um Sie später zu analysieren. Über den USB Anschluss kann die Satelliten- sowie die Senderliste exportiert oder importiert werden.

Technische Daten

  • Messung von DVB-S /-S2
  • 3,5 Zoll (8,9 cm) Farb-Display
  • 4-stelliges Zusatz-Display für Signalpegel
  • Optische und akkustische Signalpegelanzeige
  • Integrierter Lautsprecher für TV-Wiedergabe
  • USB-Anschluss für Firmware-Updates und Speicherung der Senderliste und Messdaten
  • AV-Eingang (für z. B. Kameras)
  • Schraubanschlüsse für den einfachen Wechsel der F-Buchsen
  • Netzschalter und Auto-Standby
  • Stromversorgung: AC 100-240 V, DC 12 V, 2 A
  • Li-Ion-Akku (8.4 V / 3000 mA/h)
  • Frequenzbereich: 950 – 2150 MHz
  • Pegelbereich: 30 ~ 90 dBµV
  • LNB-Spannung: 13/18 V, max. 500 mA
  • LNB-Kurzschluss-Anzeige und -Schutz
  • Anzeigen: PWR / C/N / MER / BER / FEC / Signalstärke und -qualität
  • DiSEqC 1.0 / 1.1 / 1.2 / USALS
  • Auto-DiSEqC-Funktion
  • Unicable I & II (EN 50494 / EN 50607)
  • Konstellations- und Spektrumanalyse
  • Winkelberechnung von Azimut und Elevation

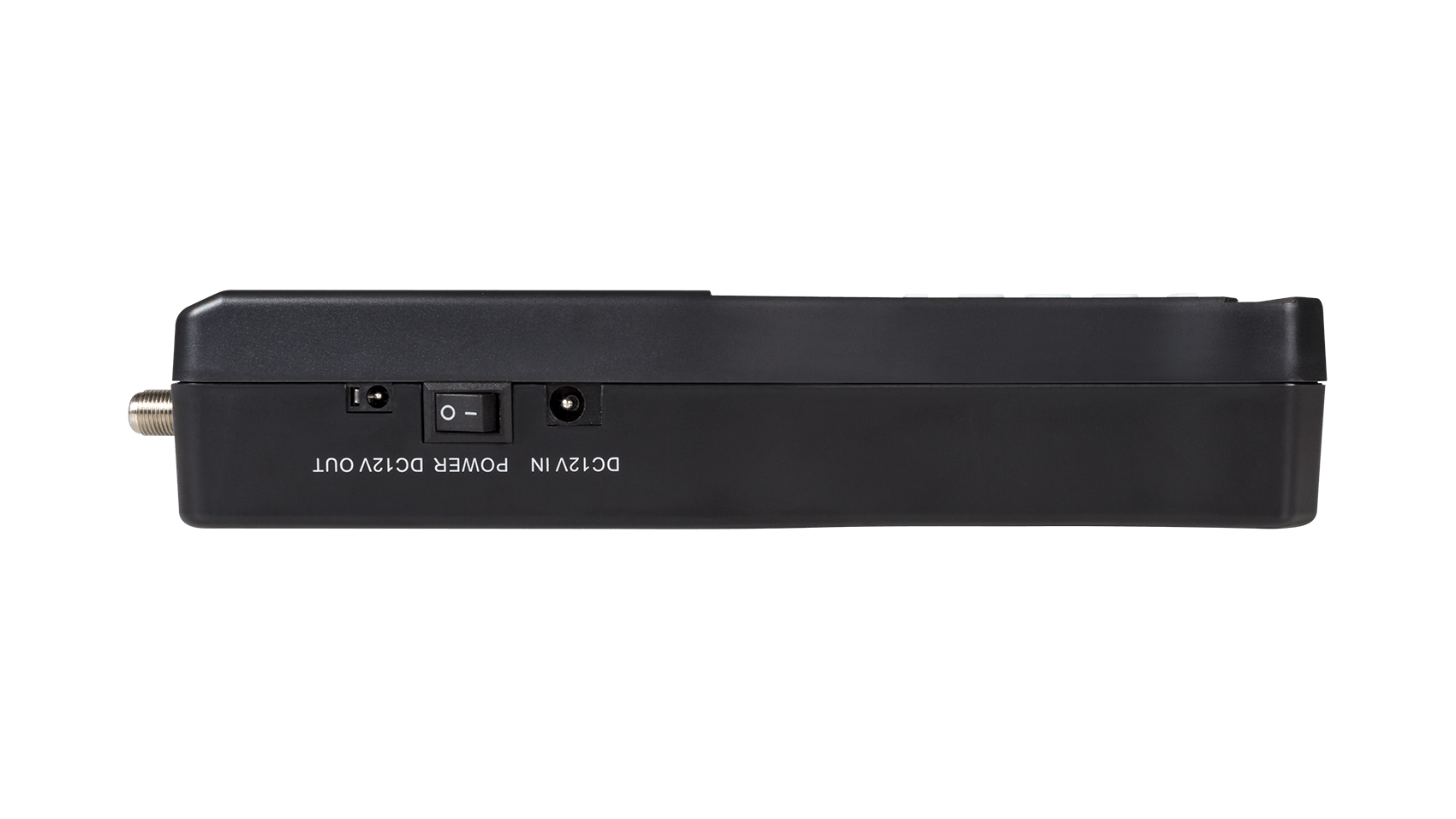

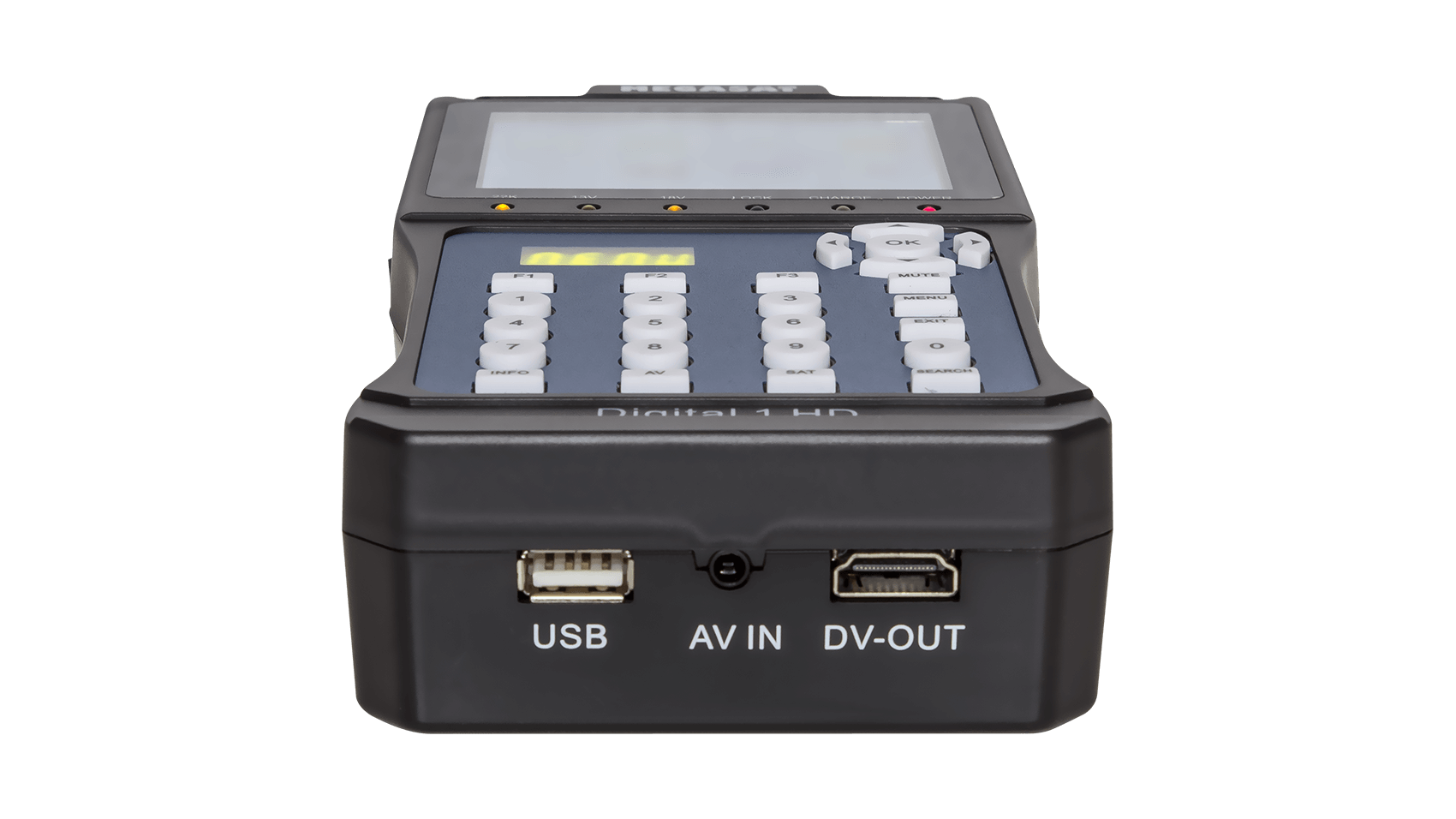

Anschlüsse

  • 1x HDMI-Ausgang
  • 1x AV-Eingang
  • 1x USB-Anschluss

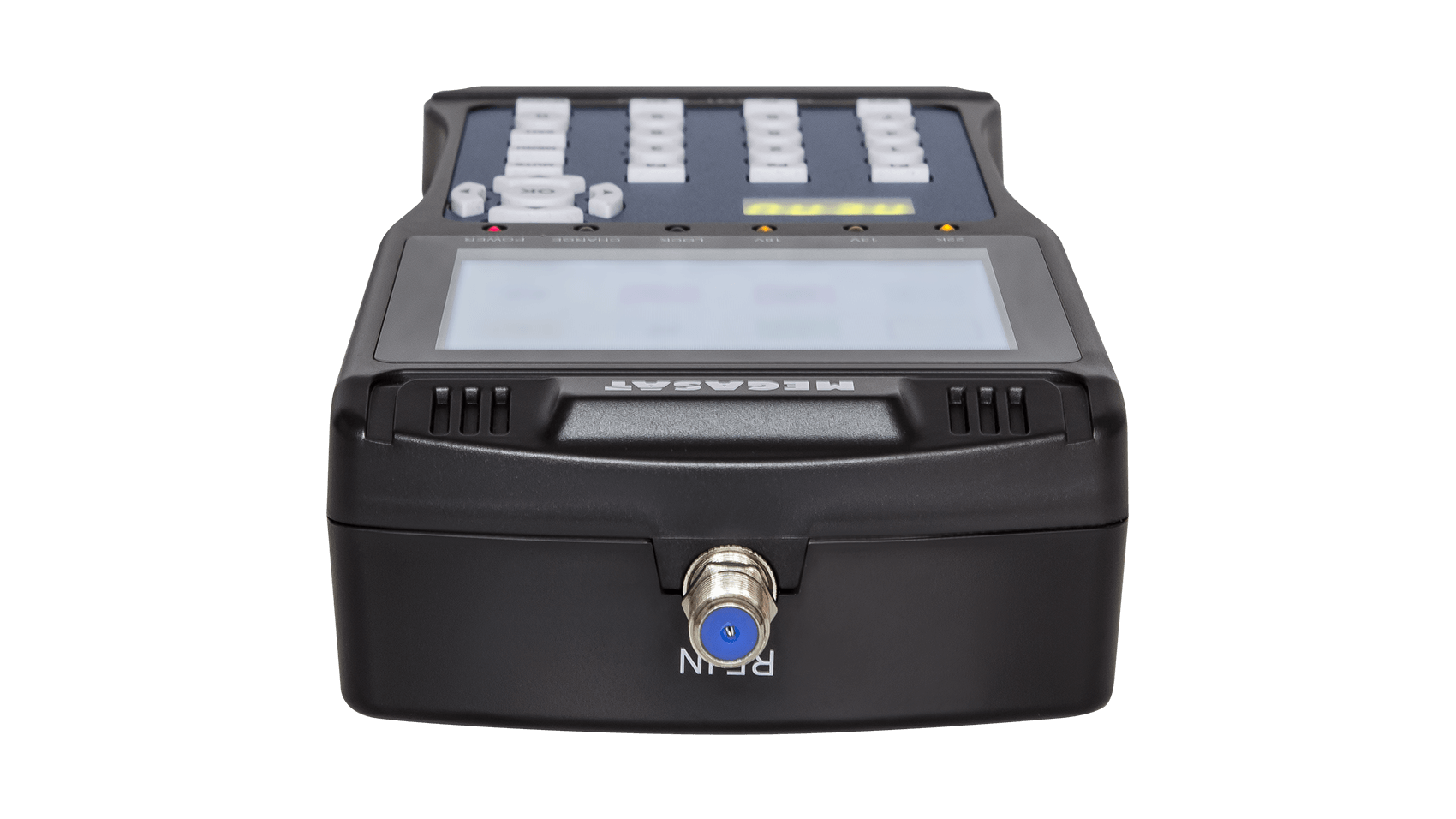

  • 1x F-Anschluss
  • 1x DC 12 Volt Eingang
  • 1x DC 12 Volt Ausgang

Lieferumfang

  • Satmessgerät Digital 1 HD
  • 230 Volt Netzteil
  • 12 V KFZ-Ladeadapter
  • 12 V Adapterkabel
  • Schutzhülle inkl. Tragegurt
  • AV-Kabeladapter
  • F-Koaxialadapter
  • Bedienungsanleitung

Produkt

  • Breite: 95 mm
  • Höhe: 205 mm
  • Tiefe: 41 mm
  • Gewicht: 425 g (netto)

Karton

  • Breite: 220 mm
  • Tiefe: 232 mm
  • Höhe: 76 mm
  • Gewicht: 974 g (brutto)

Sonstiges

  • Artikel-Nr.: 2600011
  • EAN: 4046173106497
YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Downloads

Produktblatt

Anleitung

Firmware / Software

Bilder

Häufig gestellte Fragen

Welche Empfangsarten können gemessen werden?
Mit diesem Messgerät können DVB-S sowie DVB-S2 Empfangssignale gemessen werden.
