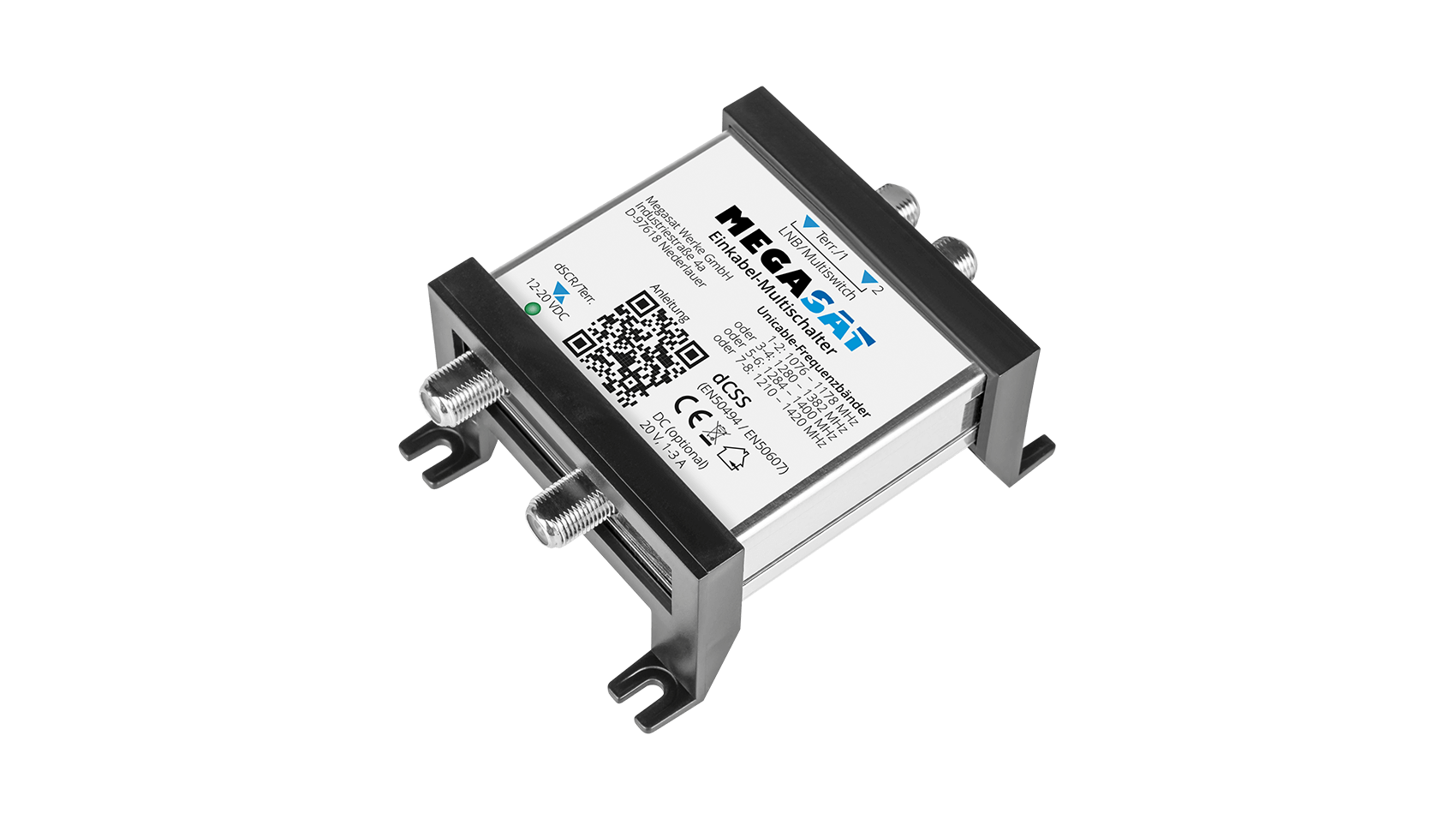

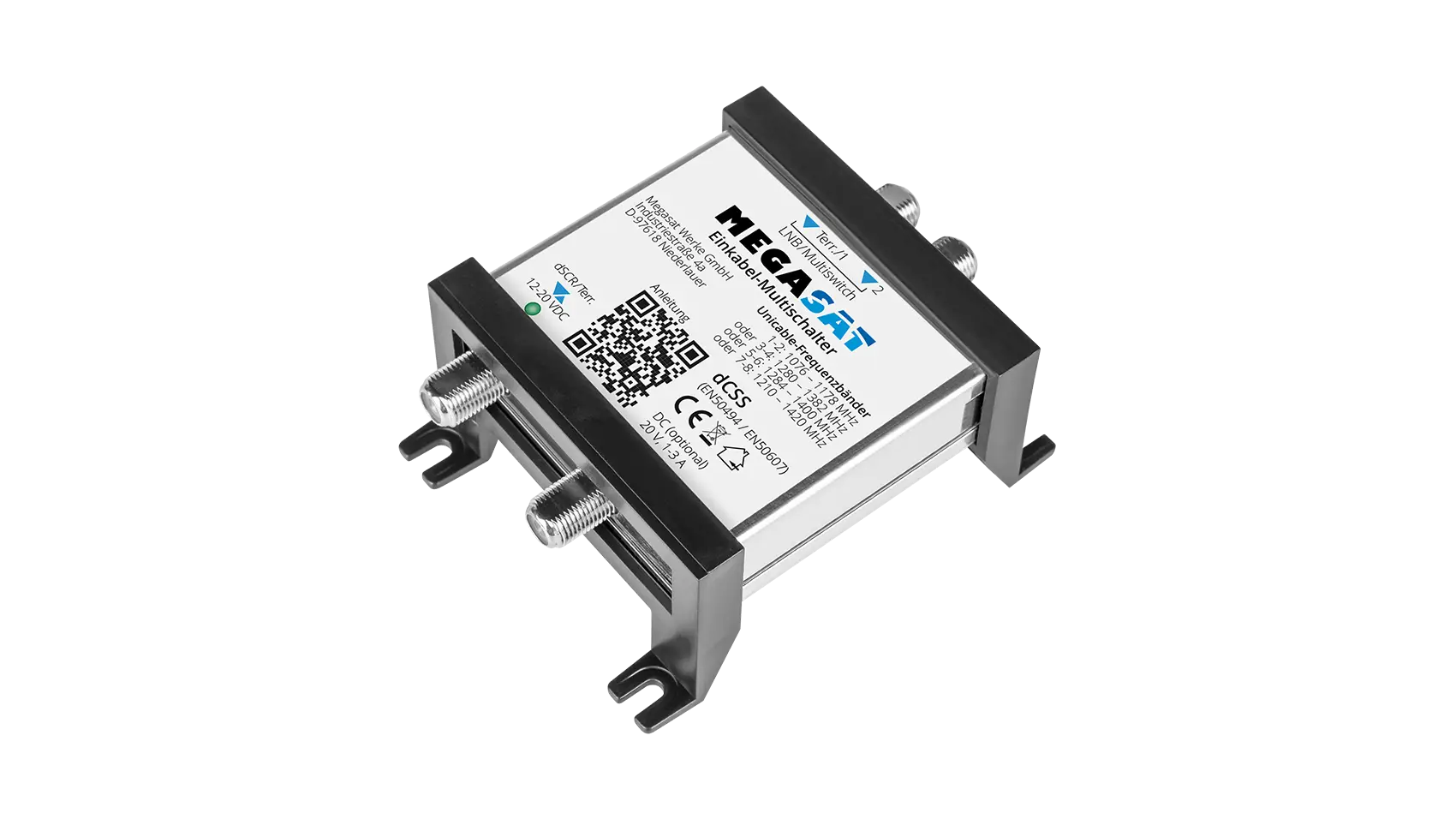

megasat_einkabel_multischalter_seitliche_ansicht

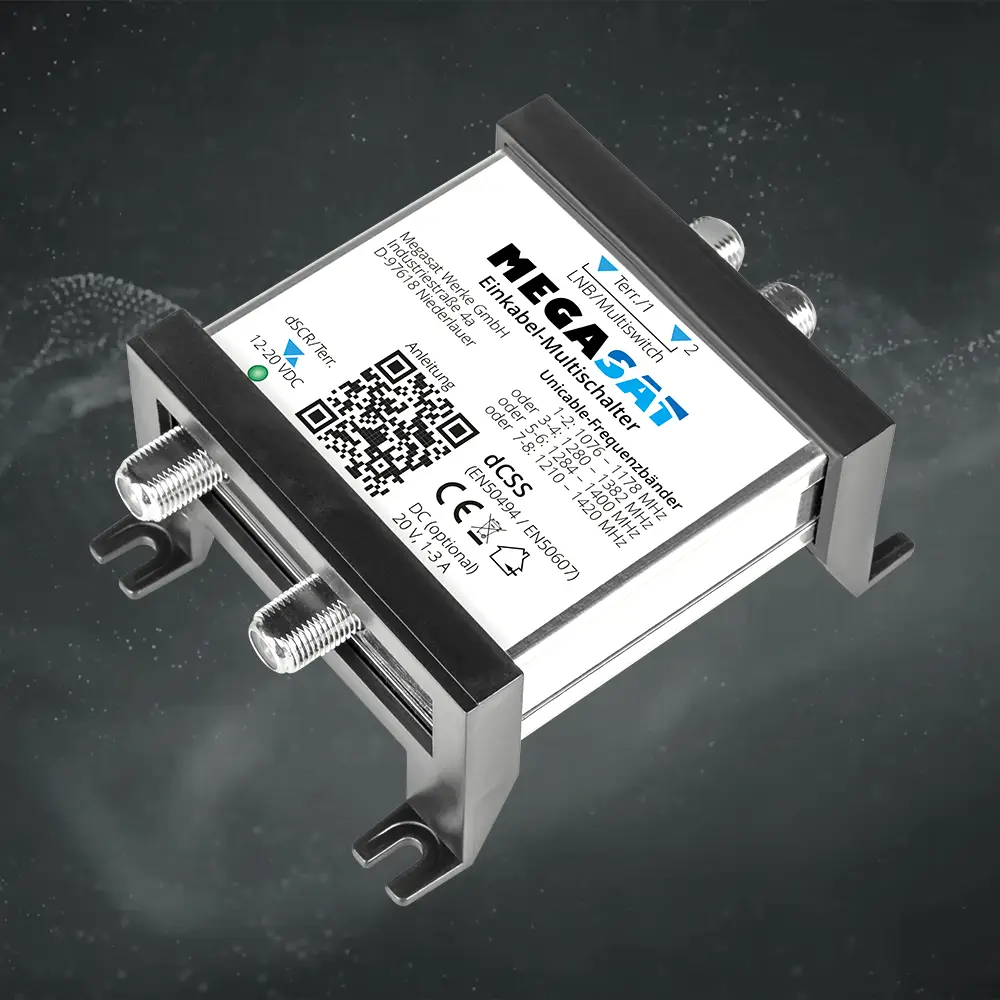

Einkabel-Multischalter

Bündelung von zwei Satellitenausgängen zu einer Unicableleitung. Somit ist der Betrieb von zwei Unicable-tauglichen Receivern bzw. Fernsehern oder einem Twin-Receiver mit nur einer Koaxialleitung möglich.

Konvertierung von zwei Satellitenausgängen zu einer Unicable-Leitung

Der Einkabel-Multischalter dient als Erweiterung der bestehenden Satelliten-Anlage. Er wandelt eine bestehende Koaxialleitung in eine Twin- oder Zwei-Teilnehmer-Koaxialleitung. Der Einkabel-Multischalter wird an zwei freie Satelliteneingänge angeschlossen (z. B. Twin-LNB, Quad-LNB oder Multischalter). Er generiert aus den beiden Signalen zwei Unicable-Frequenzen und ermöglicht somit den Twin- oder Zwei-Teilnehmer-Betrieb über eine bestehende Koaxialleitung. Alternativ ist auch mit der unterstützten DiSEqC-Schaltung der Betrieb mit zwei Satelliten möglich (z. B. Astra / Hotbird).

Technische Daten

  • Eingänge: 2x Satellit, 1x terrestrisch (kombinierbar)
  • Eingangsfrequenzen: Userband 1-2: 1076 – 1178 MHz
    oder Userband 3-4: 1280 – 1382 MHz
    oder Userband 5-6: 1284 – 1400 MHz
    oder Userband 7-8: 1210 – 1420 MHz
  • Receiver-Ausgangsfrequenzen: 5 – 862 / 950 – 2150 MHz
  • dCSS / dSCR Ausgang: 1x SCR
  • dCSS / dSCR Anschluss: 1x F-Stecker
  • dCSS / dSCR UBs: 1x bei SCR
  • dCSS / dSCR Ausgangslevel: -23 dBm
  • Satelliten-Eingangslevel: -45 bis -15 dBm
  • Rückflussdämpfung: >=8 dB (Typ 12)
  • Terrestrischer Verlust: -7 dB
  • Band- und Polarität-Auswahl:
    – DiSEqC 1.0 (unidirectional)
    – DiSEqC 2.0 (bidirectional)
    – Unicable EN 50494 (SCD)
    – Unicable EN 50607 (SCD 2)
  • Maximale DC-Stromaufnahme (SCR-Anschluss): < 4.0 Watt
  • DC-Stromdurchgang vom Receiver zu den Eingangsanschlüssen:
    13 / 18 / 22 kHz, max. 100 mA pro Anschluss
  • Vom DC-Stromanschluss zu den Eingangsanschlüssen:
    13 / 18 / 22 kHz, max. 500 mA (kombiniert)
  • Stromversorgung: vom Receiver oder mit optionalen Netzteil (20 V, 1-3 A)

Lieferumfang

  • Einkabel-Multischalter
  • Bedienungsanleitung

Produkt

  • Breite: 70 mm
  • Höhe: 90 mm
  • Tiefe: 40 mm
  • Gewicht: 108 mm (netto)

Karton

  • Breite: 93 mm
  • Höhe: 93 mm
  • Tiefe: 37 mm
  • Gewicht: 135 g (brutto)

Sonstiges

  • Artikel-Nr.: 0600211
  • EAN: 4046173108309
