Zuverlässige Messung digitaler TV-Signale
Dieses professionelle Messgerät eignet sich zur präzisen Analyse von DVB-S, DVB-T und DVB-C Signalen. Es unterstützt auch HD-Signale und zeigt Signalstärke und Qualität in Echtzeit an. So lassen sich Antennen und Anlagen schnell und genau ausrichten. Ideal für Techniker und anspruchsvolle Anwender – kompakt, robust und leicht zu bedienen.
Schnelle und präzise Ausrichtung von Satellitenanlagen

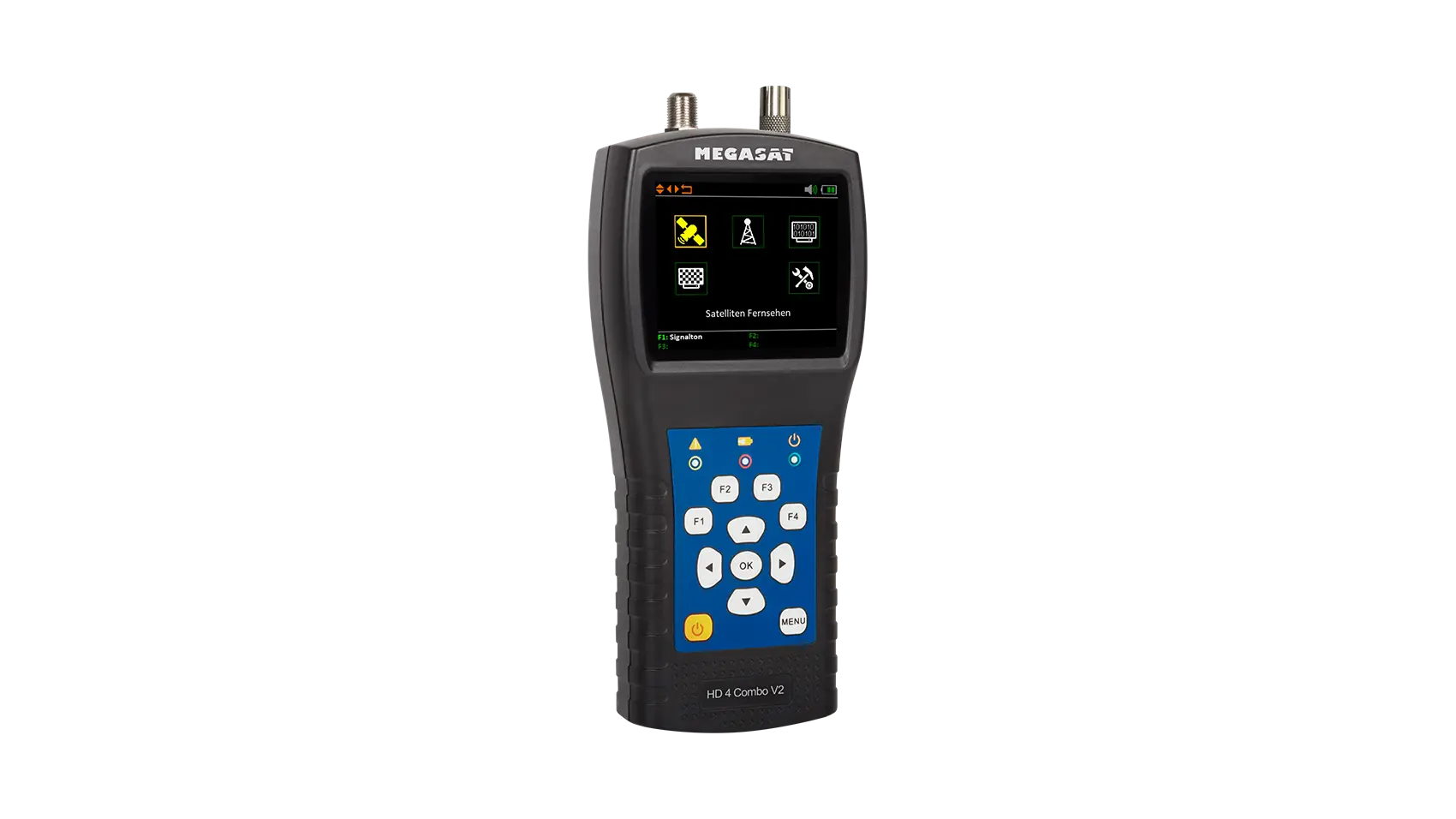

Das HD 4 Combo V2 ist ein leistungsstarkes Messgerät zur einfachen und schnellen Ausrichtung digitaler Satellitenanlagen. Es unterstützt die Messung von DVB-S und DVB-S2 Signalen und liefert zuverlässige Ergebnisse in kürzester Zeit. Das integrierte LCD-Display mit einer Bildschirmdiagonale von 2,7 Zoll (6,9 cm) sorgt für eine klare Darstellung aller Messwerte. Dank des übersichtlichen und logisch aufgebauten Menüs gestaltet sich die Bedienung besonders einfach – ideal für Einsteiger und Profis.
Spektrumanalyse zur gezielten Fehlersuche
Für die präzise Beurteilung der Signalqualität und zur Diagnose möglicher Empfangsprobleme steht eine leistungsfähige Spektrumanalyse zur Verfügung. Sie arbeitet nahezu in Echtzeit und ermöglicht eine sofortige visuelle Rückmeldung bei jeder Veränderung der Antennenausrichtung.
Das kontinuierlich aktualisierte Diagramm zeigt die Signalverteilung über den gesamten Frequenzbereich hinweg und macht Störungen oder Schwankungen direkt sichtbar. So lassen sich selbst kleinste Abweichungen schnell erkennen und gezielt beheben – ideal für eine exakte Ausrichtung und professionelle Fehleranalyse.
Präzise Winkelberechnung für eine exakte Antennenausrichtung
Die integrierte Winkelberechnung unterstützt Sie bei der präzisen Ausrichtung der Antenne. Je nach Standort variieren Elevation und Azimut – durch Eingabe der Standortdaten errechnet das Messgerät automatisch die optimalen Winkeleinstellungen für den gewünschten Satelliten.
Transponderüberwachung für optimale Signalqualität
Die Transponderkontrolle ermöglicht es, gleichzeitig die Signalstärke und -qualität von mehreren Transpondern zu überprüfen. Diese Funktion ist besonders hilfreich bei der Einmessung von Quattro LNBs, da die Transponder nach Bedarf ausgewählt und durchgeschaltet werden können. Das Satellitensignal wird dabei kontinuierlich aktualisiert, sodass Sie jederzeit eine präzise und aktuelle Darstellung der Signalwerte erhalten. Ideal für eine effiziente und exakte Installation oder Fehlerdiagnose.
Technische Daten
- Messung von DVB-S / -S2 / -T / -T2 / -C / -C2 / Analog-TV
- 2,7 Zoll (6,9 cm) LCD Farb Display (400 x 360 Pixel)
- Optische und akkustische Signalanzeige
- Schnellaufladung des Akkus in ca. 3 Stunden
- Langer Standby-Betrieb und geringer Stromverbrauch
- Einfache Bearbeitung der Grundeinstellungen

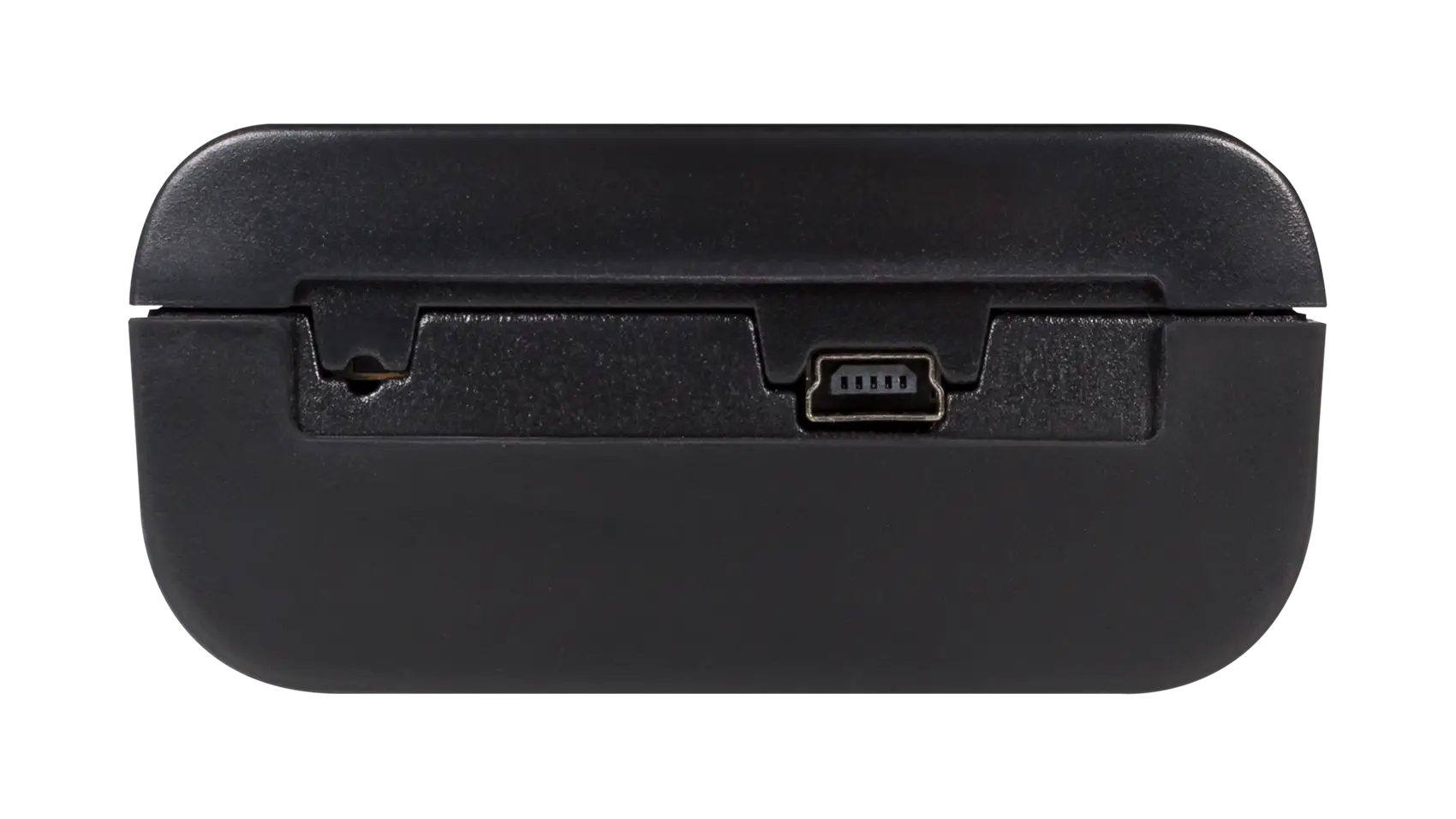

- Mini-USB-Anschluss für Stromversorgung und Firmware-Updates
- Schraubanschlüsse für den einfachen Wechsel der F-Buchsen
- Reset-Taste
DVB-S/-S2
- Frequenzbereich: 950 ~ 2150 MHz
- Pegelbereich: 35 ~ 100 dBμV
- LNB-Spannung: 13/18 V, max. 400 mA
- LNB-Kurzschluss-Anzeige und -Schutz
- Anzeigen: Power, VBER (DVB-T), LBER (DVB-T2) SNR, CBER, Signalstärke / -qualität
- DiSEqC 1.0 / 1.1 / 1.2 / USALS / Auto-DiSEqC-Funktion
- Unicable I & II (EN 50494 / EN 50607)
- Spektrumanalyse und Transponder-Erkennung
- Winkelberechnung von Azimut und Elevation
DVB-T / -T2 / -C / -C2 / Analog TV
- Frequenzbereich: 42 MHz ~ 1005 MHz
- Pegelbereich: 30 ~ 100 dBμV
- DVB-T Anz.: PWR, VBER, LBER, SNR, CBER
- DVB-C Anz.: CBER, PER, LBER, SNR, Symbolrate
- Scope-Anzeige / Tilt-Anzeige / Spektrumanalyse
- Automatische und manuelle Programmsuche
Anschlüsse
- 1x Mini-USB
- 1x F-Anschluss
- 1x RF-Anschluss
- 1x DC 12 Volt Eingang
Stromversorgung
- Spannungsversorgung: AC 100-240 V / DC 12 V, 1 A
- Akku: Li-Ion (7.4 V / 1400 mA/h) bis zu 3 Std. Betrieb
Lieferumfang
- Satmessgerät HD 4 Combo V2
- 230 Volt Netzteil
- 12 Volt KFZ-Ladeadapter

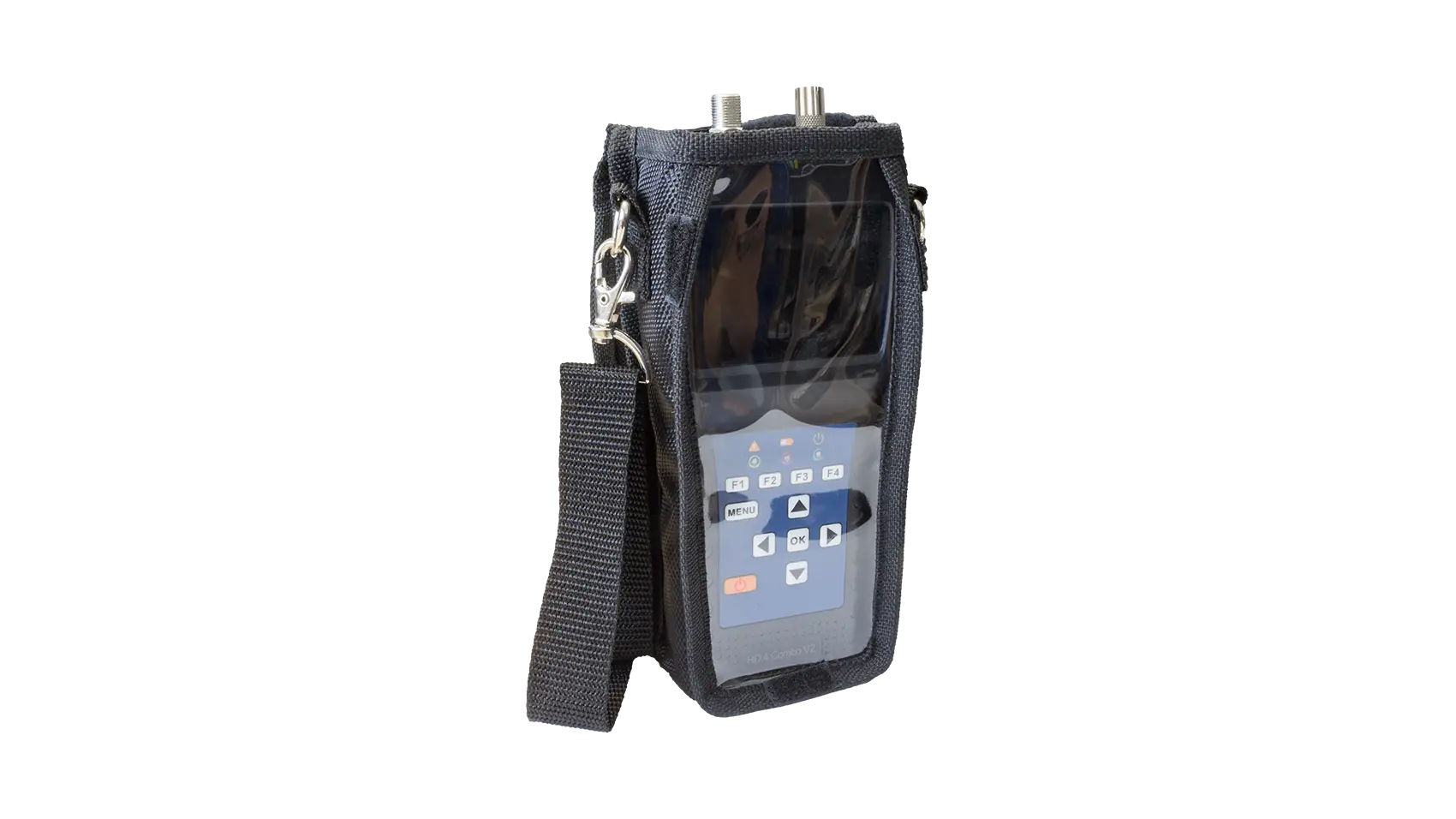

- Schutzhülle inkl. Tragegurt
- F-Koaxialadapter
- Bedienungsanleitung
Abmessungen / Gewicht
- Abmessungen: 80 x 177 x 34 mm (B/H/T)
- Gewicht: 240 g (netto)
Identifikationsdaten
- Artikel-Nr.: 2600022
- EAN: 4046173108477
