Zuverlässige Messung digitaler TV-Signale
Dieses professionelle Messgerät eignet sich zur präzisen Analyse von DVB-S, DVB-T und DVB-C Signalen. Es unterstützt auch HD-Signale und zeigt Signalstärke und Qualität in Echtzeit an. So lassen sich Antennen und Anlagen schnell und genau ausrichten. Ideal für Techniker und anspruchsvolle Anwender – kompakt, robust und leicht zu bedienen.
Effiziente TV- und Radiomessung mit Touchscreen-Komfort

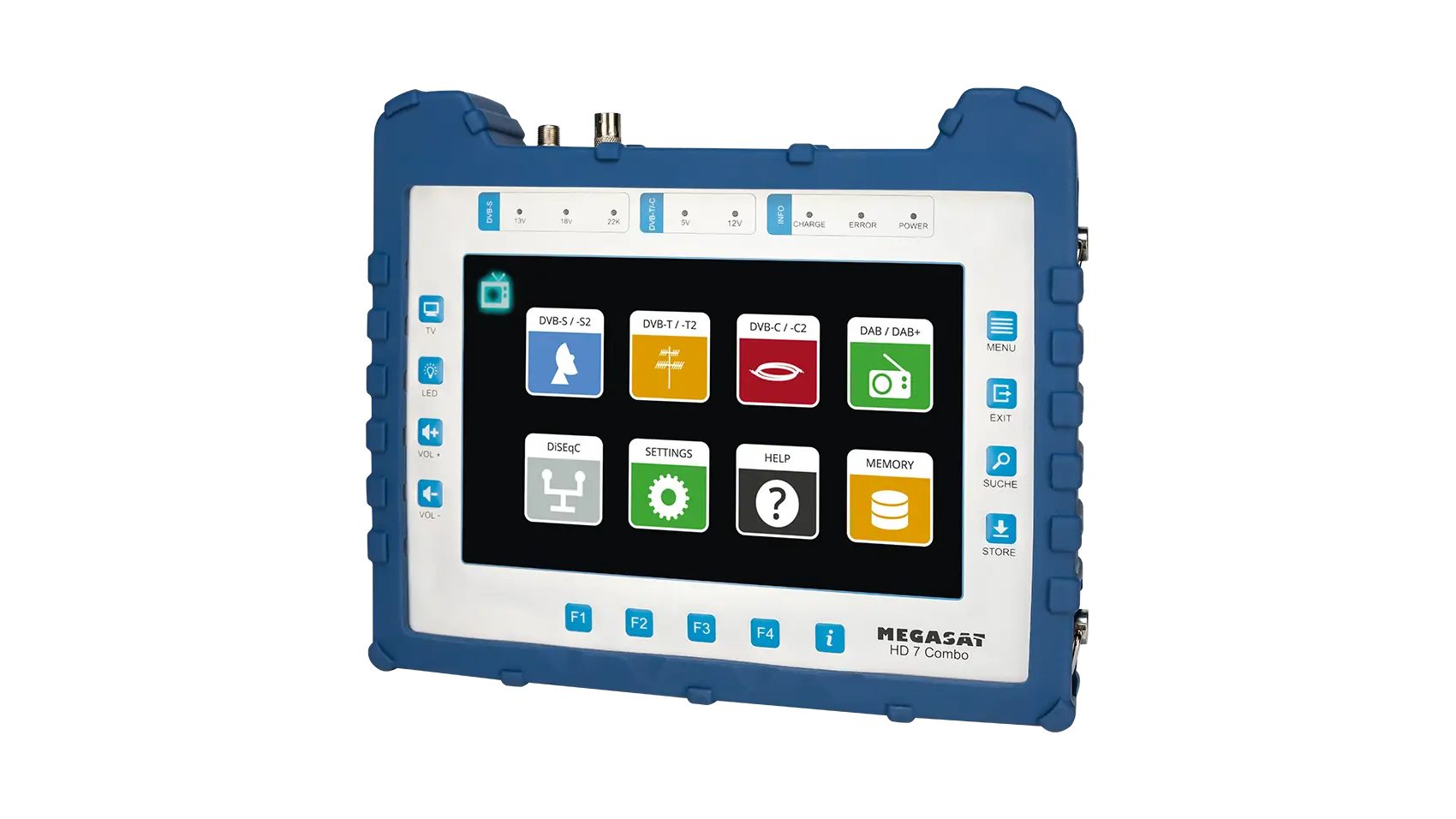

Das HD 7 Combo ist ein modernes Satmessgerät zur präzisen Messung von TV- und Radiosignalen. Es unterstützt Satelliten-, Kabel- und terrestrisches Fernsehen (inklusive DVB-T2 HD) sowie DAB/DAB+ für digitale Radiomessungen. So lassen sich alle gängigen Signalquellen schnell und zuverlässig analysieren.

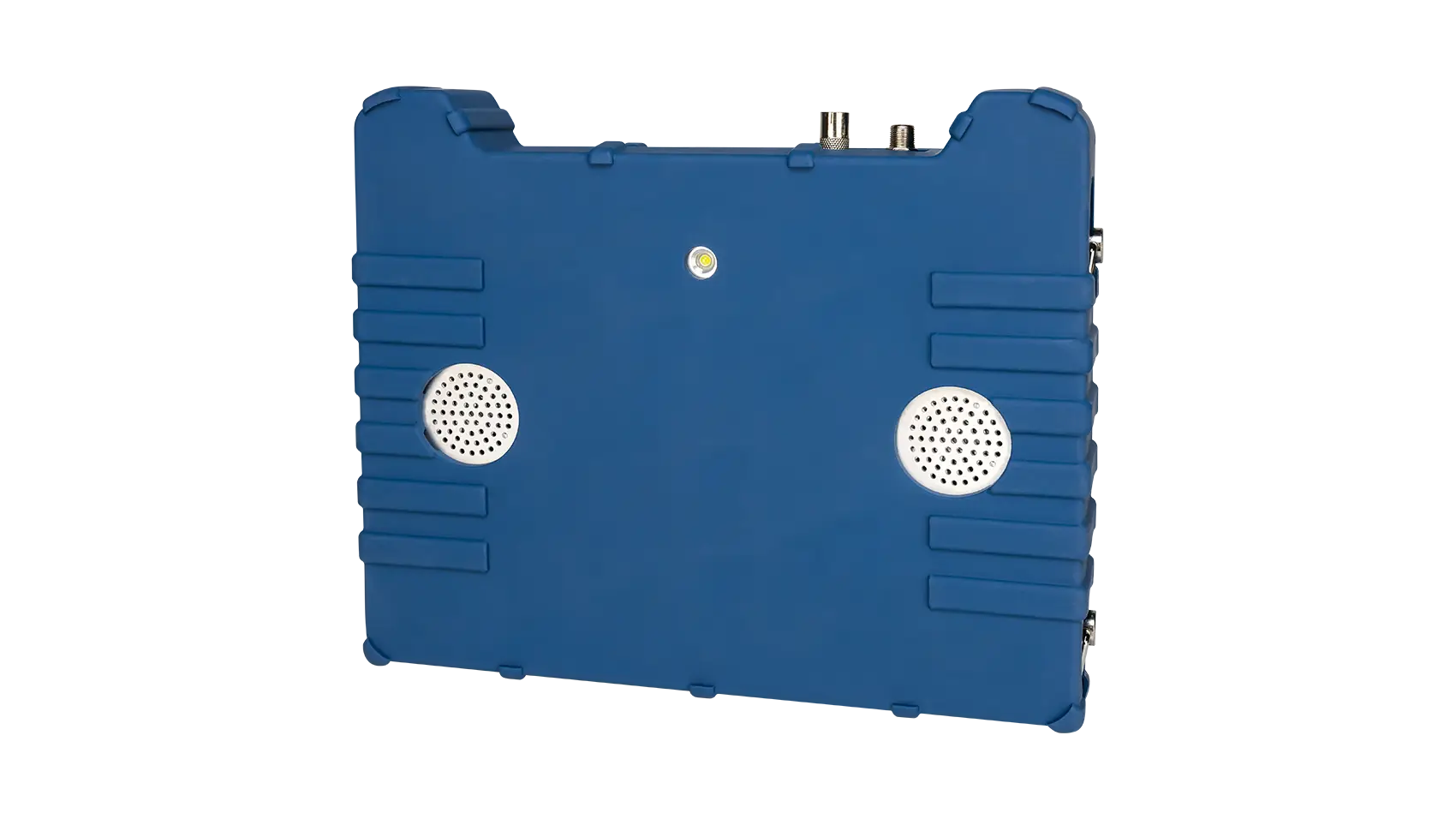

Das robuste Gehäuse aus hochwertigem Aluminium ist mit einem großen 8,9-Zoll-Touchscreen-Farbdisplay ausgestattet, das eine komfortable und klare Darstellung aller Messwerte ermöglicht. Für den Einsatz bei schlechten Lichtverhältnissen ist auf der Rückseite ein praktisches LED-Licht integriert.
Die intuitive Menüführung ist übersichtlich strukturiert und macht die Bedienung besonders einfach – alle Funktionen sind schnell erreichbar und nahezu selbsterklärend. Ideal für professionelle Anwendungen und anspruchsvolle Nutzer.
Große Signalpegelanzeige und Live-TV-Wiedergabe
Zur präzisen Ausrichtung des Satellitenspiegels nutzen Sie die Anzeige von Signalstärke und Signalqualität. Auf Wunsch lassen sich beide Werte per Knopfdruck in einer Großanzeige darstellen – ideal für eine optimale Übersicht direkt am Messgerät.
Für die direkte Bildkontrolle ist ein integrierter Receiver vorhanden, der alle frei empfangbaren digitalen TV-Programme in SD und HD wiedergeben kann. Eine vorinstallierte Senderliste mit den gängigsten Programmen erleichtert die Orientierung und lässt sich individuell anpassen. Änderungen bei Sendern oder Frequenzen können bequem über die Suchfunktion im Menü aktualisiert werden.
Spektrum- und Konstellationsanalyse
Zur detaillierten Beurteilung des Signals und zur Fehlersuche steht eine nahezu in Echtzeit arbeitende Spektrumanalyse zur Verfügung. Das kontinuierlich aktualisierte Diagramm zeigt sofortige Veränderungen beim Bewegen des Satellitenspiegels und unterstützt so eine exakte Ausrichtung.
Zusätzlich ermöglicht die Konstellationsanalyse eine visuelle Bewertung der Signalqualität. Sie erkennen auf einen Blick, ob das Signal sauber gebündelt oder gestört ankommt. Ergänzend lassen sich weitere technische Messwerte wie dBμV, C/N, BER und FEC direkt auf dem Display anzeigen – ideal für eine umfassende Analyse und professionelle Diagnose.
Winkelberechnung und automatische Satellitenerkennung
Die integrierte Winkelberechnung unterstützt Sie bei der präzisen Ausrichtung der Antenne. Je nach Standort variieren Elevation und Azimut – durch Eingabe der Standortdaten errechnet das Messgerät automatisch die optimalen Winkeleinstellungen für den gewünschten Satelliten.
Dank der automatischen Satellitenerkennung (NIT) erkennen Sie auf einen Blick, auf welchem Satelliten Sie sich befinden. Lange Ausrichtungsversuche entfallen – das spart Zeit und sorgt für eine schnelle und zuverlässige Installation.
Leistungsstarker Akku und praktisches Zubehör
Der integrierte Power-Akku ermöglicht einen mobilen Betrieb von bis zu 4 Stunden. Aufgeladen wird er entweder über das mitgelieferte 230V-Netzteil oder unterwegs über den beiliegenden KFZ-Ladeadapter. Die mitgelieferte Schutzhülle mit Trageriemen schützt das Gerät zuverlässig vor Schmutz und Spritzwasser – ideal für den Außeneinsatz.
Messdaten lassen sich bequem auf einem USB-Stick speichern und später analysieren. Über die USB-Schnittstelle können außerdem Programmlisten exportiert sowie Firmware-Updates einfach installiert werden.
Allgemein
- 8,9 Zoll (22,6 cm) Touchscreen-Farb-Display
- Video Ausgang SD/HD/FHD: 480i/p,576i/p,720p,1080i/p,4Kx2K
- Messung von allen Empfangsarten (DVB-S/S2/C/C2/T/T2 H.264/H.265/DAB/DAB+)
- Live-TV-Wiedergabe
- Optische und akkustische Signalpegelanzeige
- Spektrum und Konstellation
- DiSEqC Schaltbefehlkontrolle
- Integrierter Lautsprecher für TV-Wiedergabe
- LED Licht auf der Rückseite für schlechte Sichtverhältnisse
- Hochwertiges und stabiles Aluminium Gehäuse
- USB-Anschluss für Firmware-Updates und Speicherung der Senderliste und Messdaten
- Schraubanschlüsse für den einfachen Wechsel der F-Buchsen
- Netzschalter und Auto-Standby
- Reset-Taste
- Digitales Benutzerhandbuch auf dem Gerät
DVB-S / -S2 / -S2X
- Frequenzbereich: 950 – 2150 MHz
- Eingangs-Pegelbereich: 35 ~ 100 dBμV
- LNB-Spannung: 13/18 V, max. 300 mA
- Messung der LNB Stromaufnahme in mA
- LNB-Kurzschluss-Anzeige und -Schutz
- Anzeigen: CNR/LKM/CBER/LBER/PWR Stärke/Qualität dBμV/dBm
- DiSEqC 1.0 / 1.1 / 1.2 / USALS / Auto-DiSEqC
- Unicable I & II (EN 50494 / EN 50607)
- TV-Suchmodus: Auto, Blindscan, Manuell
- Transponderkontrolle (Indentifizierung von Empfangsebenen)
- Berechnung von Dreh- und Neigungswinkel inkl. Kompass
- NIT Kontrolle und Satellitenauswertung
DVB-T / -T2 / -C / -C2
- Frequenzbereich: 42 – 1002 MHz
- DVB-T Anzeigen: PWR/CBER/LBER/MER/TS Bitrate/TSID/ONID
- DVB-C Anzeigen: PWR/CNR/LBER/CBER/ONID/TSID/TS Bitrate
- Pegelbereich: 30 ~ 100 dBμV
- Scope-Anzeige / Tilt-Anzeige
- Automatische und manuelle Programmsuche
DAB / DAB+
- DAB/DAB+-Signal Messen und Testen
- DAB/DAB+-Programme abspielen
- Messwerte für Level dBμV, SNR, CNR, ACQ, EID
DiSEqC-Monitor
- Messung und Kontrolle der DiSEqC-Schaltbefehle

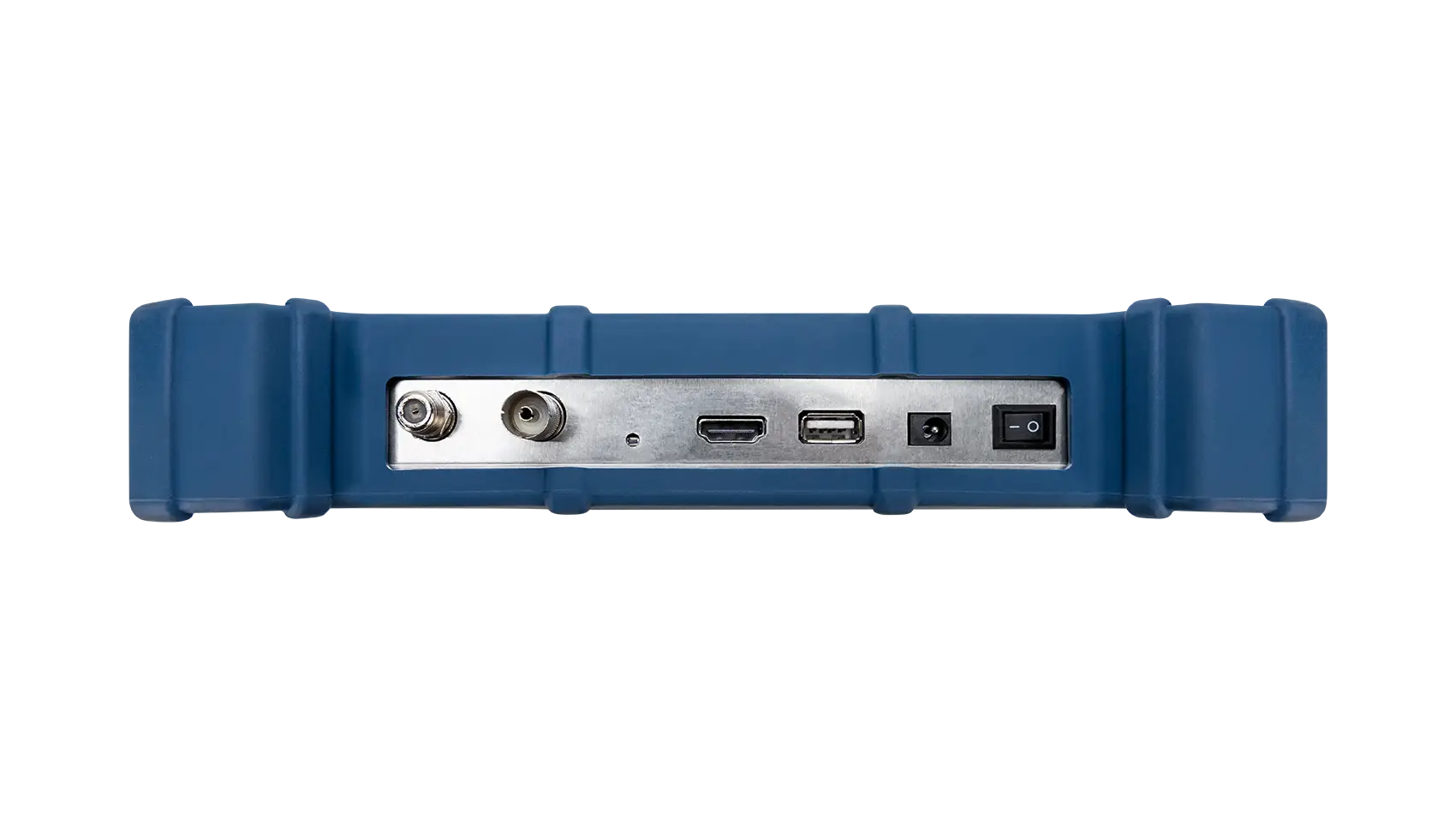

Anschlüsse
- 1x USB-Anschluss
- 1x DV-Ausgang
- 1x F-Anschluss
- 1x RF-Anschluss
- 1x 12VDC-Eingang
Stromversorgung
- Stromversorgung: AC 100-240 V / DC 12 V, 2 A
- Li-Ion-Akku (7.4 V / 5000 mA/h)
Lieferumfang
- Satmessgerät HD 7 Combo

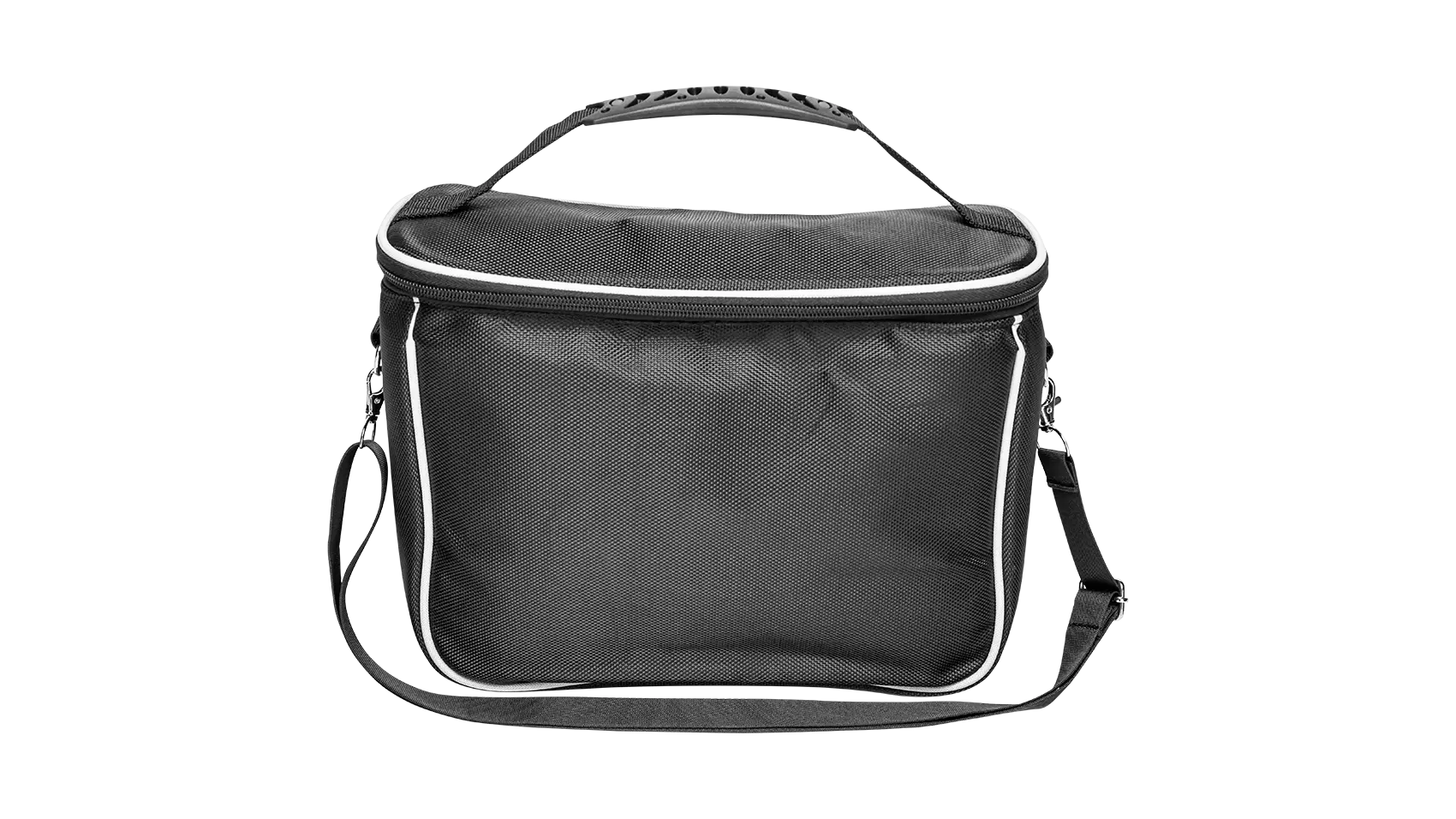

- Tragetasche mit Tragegurt
- Tragegurt für Messgerät
- Silikon-Schutzhülle
- 230 Volt Netzteil
- 12 Volt KFZ-Ladeadapter
- F-Koaxialadapter
- Bedienungsanleitung
Abmessungen / Gewicht
- Breite: 278 mm
- Höhe: 230 mm
- Tiefe: 45 mm
- Gewicht: 1245 g (netto)
Identifikationsdaten
- Artikel-Nr.: 2600020
- EAN: 4046173108392
