Zuverlässige Signal- und Empfangsmessung
Dieses professionelle Messgerät eignet sich zur präzisen Analyse von Satelliten-, Kabel- und terrestrischen Signalen (DVB-S/S2, DVB-T/T2, DVB-C/C2) sowie DAB/DAB+ und IPTV. Alle relevanten Messwerte werden übersichtlich in Echtzeit auf dem Touchscreen angezeigt, sodass Antennen und Anlagen schnell und exakt ausgerichtet werden können. Ideal für Techniker und anspruchsvolle Anwender – robust, kompakt und intuitiv zu bedienen.
Effiziente Signal- und Medienmessung mit hochauflösendem Touchdisplay
Das HD 7 Combo V2 ist ein vielseitiges DVB-Combo-Messgerät zur professionellen Analyse von TV-, Radio- und Datensignalen. Unterstützt werden DVB-S/S2, DVB-T/T2, DVB-C/C2, IPTV, DAB/DAB+, FM, WLAN sowie optische Signale. Damit eignet sich das Messgerät ideal für moderne Empfangs- und Netzwerkinstallationen.
Das robuste Aluminiumgehäuse beherbergt ein brillantes 8,9-Zoll-WQXGA-Touchscreen-Farbdisplay (2560 × 1600 Pixel), das alle Messwerte gestochen scharf darstellt und eine komfortable, intuitive Bedienung ermöglicht. Für Arbeiten bei schlechten Lichtverhältnissen ist zusätzlich eine integrierte LED-Taschenlampe vorhanden.
Präzise Ausrichtung & Live-TV-Wiedergabe
Für die exakte Ausrichtung des Satellitenspiegels werden alle relevanten Messwerte wie Signalstärke, Signalqualität und weitere technische Parameter übersichtlich auf dem Touchscreen dargestellt. Die strukturierte Anzeige ermöglicht eine schnelle Beurteilung des Empfangs und unterstützt ein präzises Arbeiten direkt an der Antenne.
Zur direkten Bildkontrolle verfügt das Messgerät über einen integrierten Receiver zur Live-TV-Wiedergabe aller frei empfangbaren digitalen Programme. Zusätzlich unterstützt das HD 7 Combo V2 die 4K-Videoausgabe bis 60 fps (u. a. H.264, HEVC/H.265), sodass hochauflösende Inhalte geprüft und wiedergegeben werden können.
Echtzeit-Spektrumanalyse & Konstellationsdiagramm
Für eine fundierte Signalbewertung steht eine Echtzeit-Spektrumanalyse mit 10 Bildern pro Sekunde zur Verfügung. Veränderungen werden sofort sichtbar, was eine schnelle und präzise Ausrichtung erleichtert.
Ergänzend erlaubt das Konstellationsdiagramm eine visuelle Beurteilung der Signalqualität. Wichtige Messparameter wie MER, dBµV, VBER, CBER oder LBER werden direkt auf dem Display angezeigt und unterstützen eine professionelle Fehlerdiagnose bei komplexen Empfangssituationen.
Winkelberechnung, NIT-Analyse & moderne Empfangswege
Die integrierte Azimut- und Elevationsberechnung unterstützt bei der korrekten Antennenausrichtung auf Basis der Standortdaten. Dank automatischer Satellitenerkennung (NIT) erkennen Sie sofort, auf welchem Satelliten Sie sich befinden – zeitaufwendige Suchläufe entfallen.
Neben klassischen Übertragungswegen lassen sich auch IPTV-Streams, WLAN-Netzwerke sowie optische Signale messen und analysieren. Damit ist das HD 7 Combo V2 optimal für moderne, hybride Empfangs- und Netzwerkinfrastrukturen gerüstet.
Ausdauernder Akku, Datenexport & professioneller Lieferumfang
Der integrierte Li-Ion-Akku (7,4 V / 5000 mAh) mit Schnellladefunktion ermöglicht lange Einsatzzeiten im mobilen Betrieb. Die Stromversorgung erfolgt wahlweise über das 230-V-Netzteil oder den 12-V-KFZ-Ladeadapter.
Messdaten, Sender- und Programmlisten lassen sich bequem speichern und über USB exportieren. Firmware-Updates können ebenfalls direkt über die USB-Schnittstelle installiert werden. Zum Lieferumfang gehören eine kompakte Transport- und Schutztasche mit Tragegurt sowie passendes Zubehör – ideal für den täglichen professionellen Einsatz.
Allgemein
- 8,9“ (22,6 cm) WQXGA Touchscreen-Farbdisplay (2560 × 1600)
- Videoausgabe bis 4K@60 fps (MPEG-1/2/4, H.263, H.264, HEVC/H.265, AVS, VC-1, VP8, MVC)
- Empfang & Messung: DVB-S/S2, DVB-T/T2, DVB-C/C2, IPTV, DAB/DAB+, FM, WLAN und Optisch
- Live-TV-Wiedergabe
- Echtzeit-Spektrumanalyse (10 fps) (MER, dBμV, VBER, CBER, LBER Anzeige)

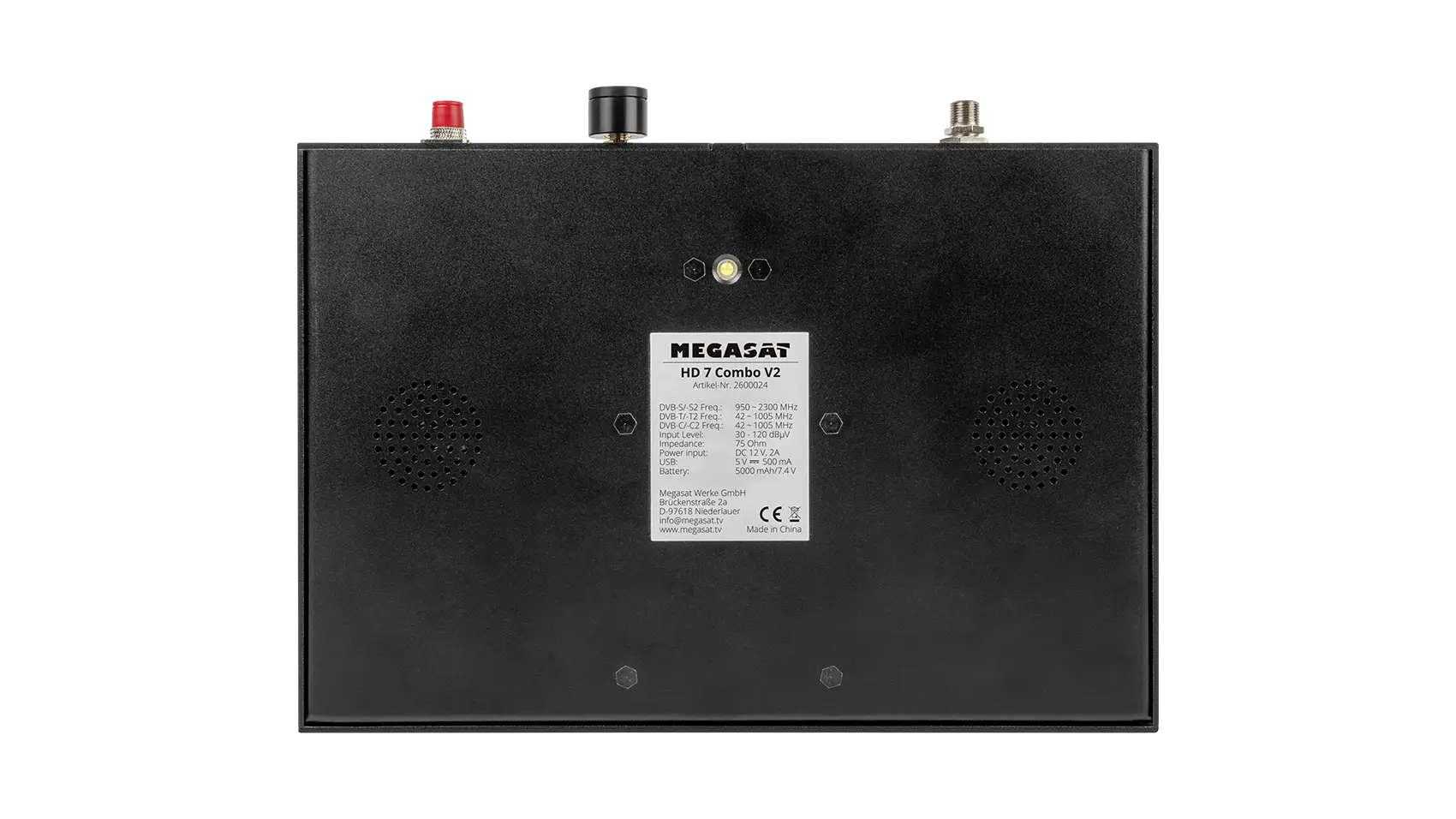

- LED-Taschenlampe integriert
- USB-Anschluss für Firmware-Updates & Datenexport
- Integrierter Lautsprecher
- Daten- und Senderlisten speicherbar
- Mehrsprachiges OSD (≥ 12 Sprachen)
- Aluminiumgehäuse, kompakte Bauweise
DVB-S / -S2
- Frequenzbereich: 950 – 2150 MHz
- Eingangspegel: 35 – 120 dBμV
- Symbolrate: 1 – 45 Msym/s
- Konstellation: QPSK, 8PSK
- FEC: 1/2 bis 9/10
- MER: 0 – 20 dB
- DiSEqC 1.0 / 1.1 / 1.2 / USALS / SCD / SCD2
- Unicable I & II (EN50494 / EN50607)
- Spektrum & Konstellation
- NIT-Analyse, Transponderkontrolle
- LNB-Kurzschlussanzeige & Schutz
- LNB-Speisespannung: 13/18 V, max. 300–400 mA
- Kompass / Azimut- & Elevationsberechnung
DVB-T / -T2 / -C / -C2
- Frequenzbereich: 42 – 1005 MHz
- Eingangspegel: 30 – 120 dBμV
- Bandbreiten: 1,7 / 5 / 6 / 7 / 8 MHz
- Konstellation: QPSK, 16QAM, 64QAM, 256QAM, bis 4096QAM (C2)
- FEC: 1/2 bis 9/10
- MER: 5 – 40 dB
- Spektrum- & Tilt-Anzeige
- Auto- und manueller Suchlauf
- Echos-Monitor (DVB-T/-T2)
- DC/AC-Messfunktion (DVB-C)
DAB / DAB+
- Signal-Messung & Spektrumanzeige
- Wiedergabe von DAB/DAB+-Programmen
- Messwerte: dBμV, SNR, CNR, ACQ, EID
FM
- FM-Signalprüfung (inkl. Richtwerte für analoge Signale)
- FM-Programmwiedergabe
- Pegelanzeige in %
Optischer Eingang
- Wellenlängenbereich: 860 – 1610 nm
- Eingangsbereich: –50 dBm bis +20 dBm
- Digitale & optische Leistungsanzeige

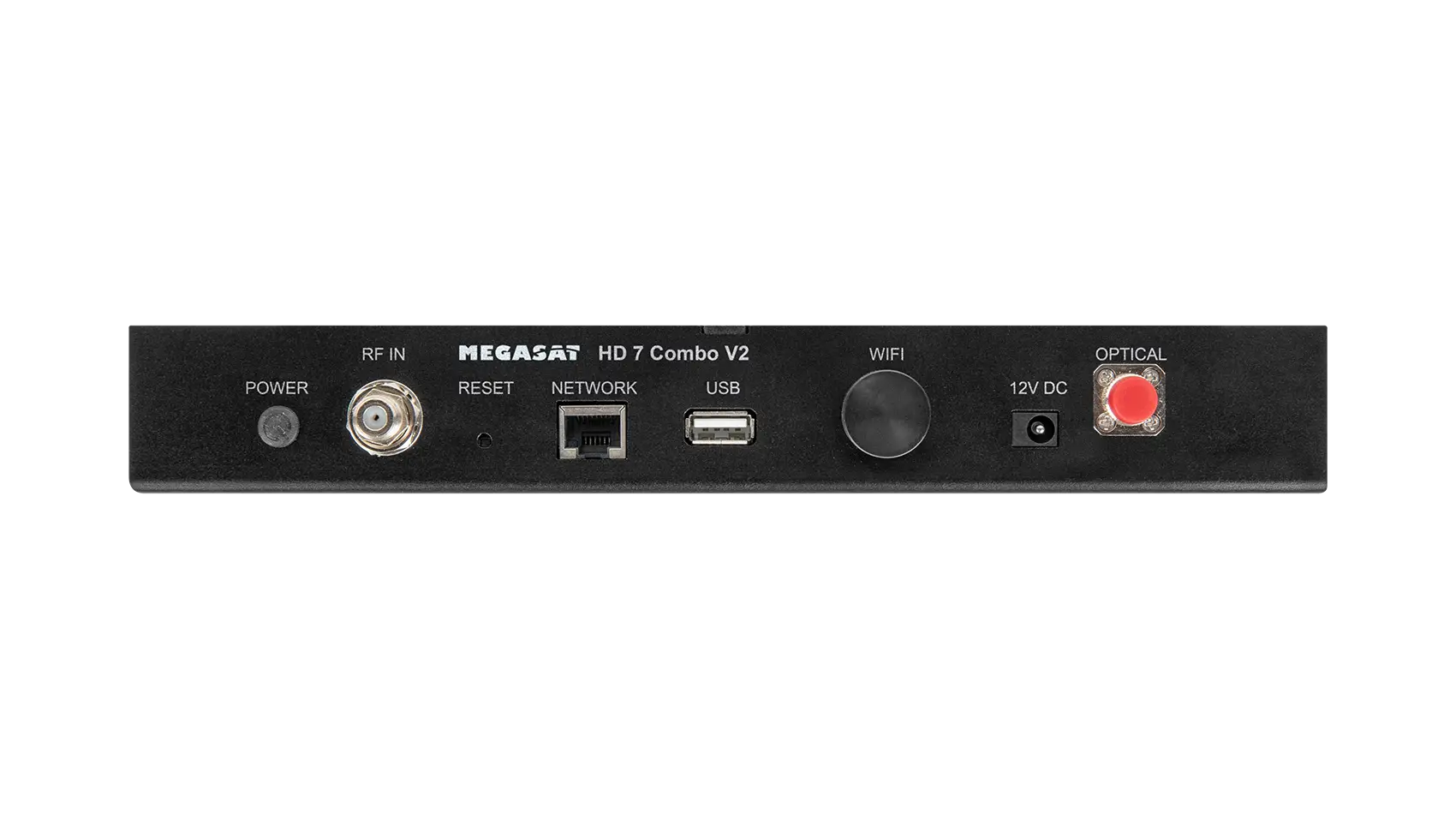

Anschlüsse
- 1x USB-Anschluss
- 1x Optischer Anschluss
- 1x RF-/F-Anschluss
- 1x 12 V DC Eingang
- 1x RJ45 (LAN)
- 1x WLAN (integriert)
Stromversorgung
- Stromversorgung: AC 100-240 V / DC 12 V, 2 A
- Li-Ion-Akku (7.4 V / 5000 mA/h)
Lieferumfang
- HD 7 Combo V2

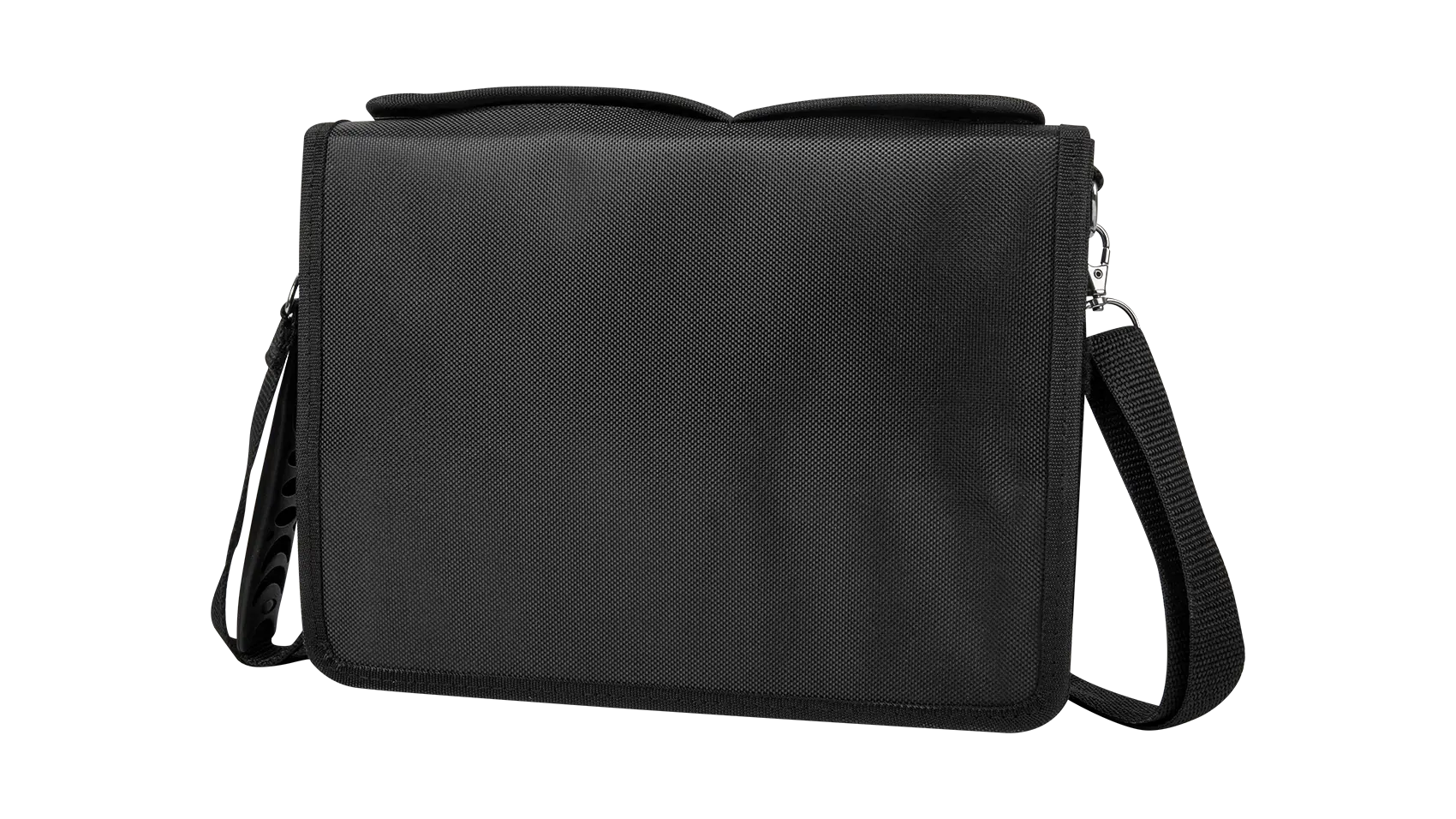

- Transporttasche mit Tragegurt für Messgerät inkl. Zubehör

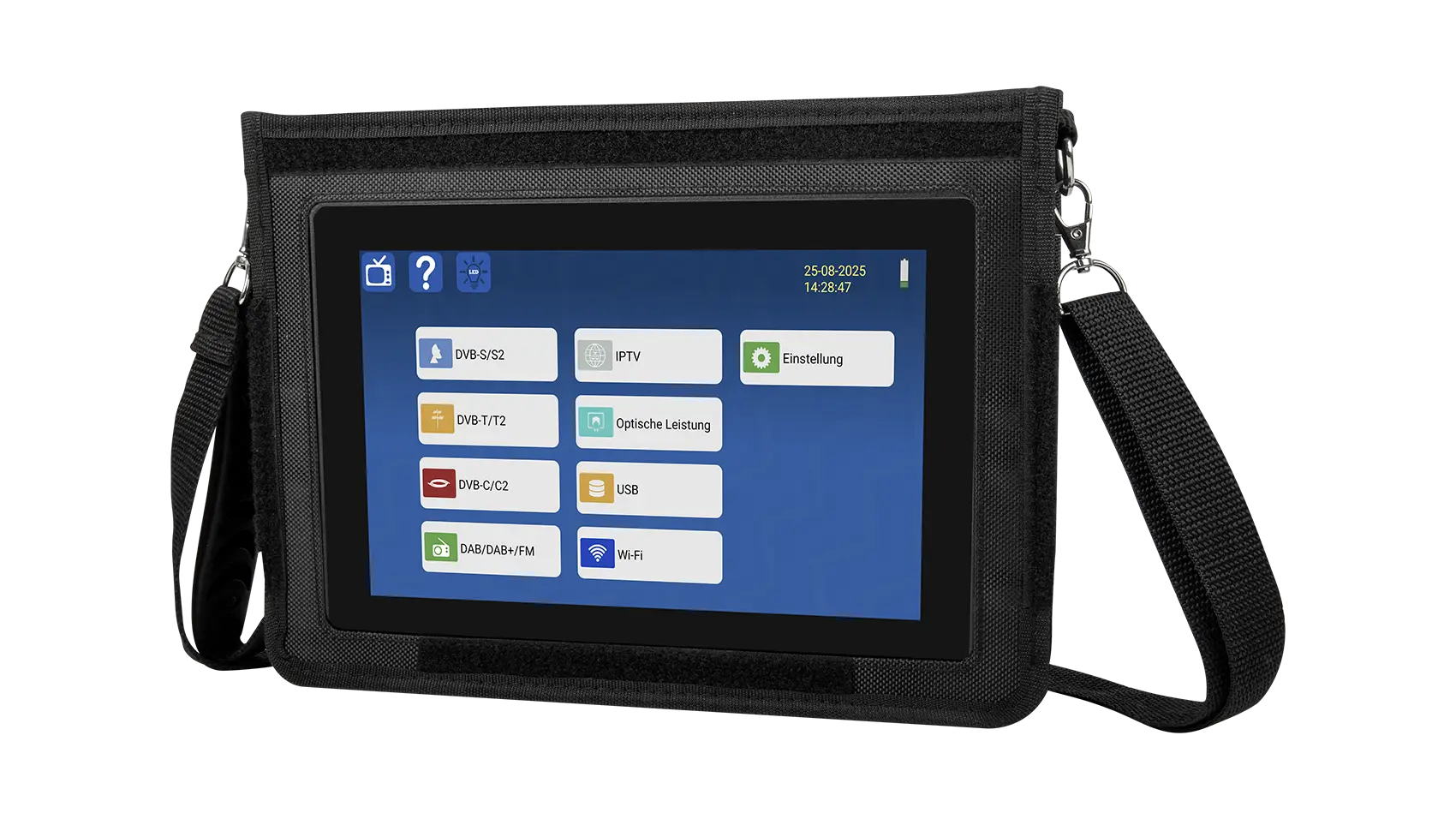

- Kompakte Schutztasche mit Tragegurt für das Messgerät
- 230 Volt Netzladegerät (12V / 2000 mA)
- 12 Volt KFZ-Ladeadapter
- F-Adapter (Buchse-Buchse / Buchse-IEC-Buchse)
- Bedienungsanleitung
Abmessungen / Gewicht
- Breite: 255 mm
- Höhe: 157 mm
- Tiefe: 36 mm
- Gewicht: 1184 g (netto)
Identifikationsdaten
- Artikel-Nr.: 2600024
- EAN: 4046173110234
