Koaxialkabel Quadshield 120

110 dB Schirmmaß mit 4-facher Abschirmung. 100 m auf einer Spule, 305 m in einer Pull-out-box oder 500 m auf einer Trommel.

Koaxialkabel mit bester Leitfähigkeit

Die Megasat Koaxialkabel stehen für hohe Anforderungen und vereinen sehr gute elektrische Eigenschaften mit einem extrem hohen Schirmungsmaß. Die Koaxialkabel durchlaufen permanente Kontrollen durch internationale Standards, wie Qualität, Sicherheit, die Verwendung umweltfreundlicher Materialien, um den Erwartungen des Kunden gerecht zu werden. Dies alles garantiert Top-Qualität und eine hohe Langlebigkeit.

Das Koaxialkabel erfüllt die gesetzlichen Midestanforderungen der Brandschutzklasse Eca und ist frei von gefährlichen Gefahrenstoffen.

Auf dem Außenmantel sind die Metereinheiten aufgedruckt. Somit ist eine einfache und übersichtliche Abtrennung von Meterware möglich.

Immer perfekt geschützt

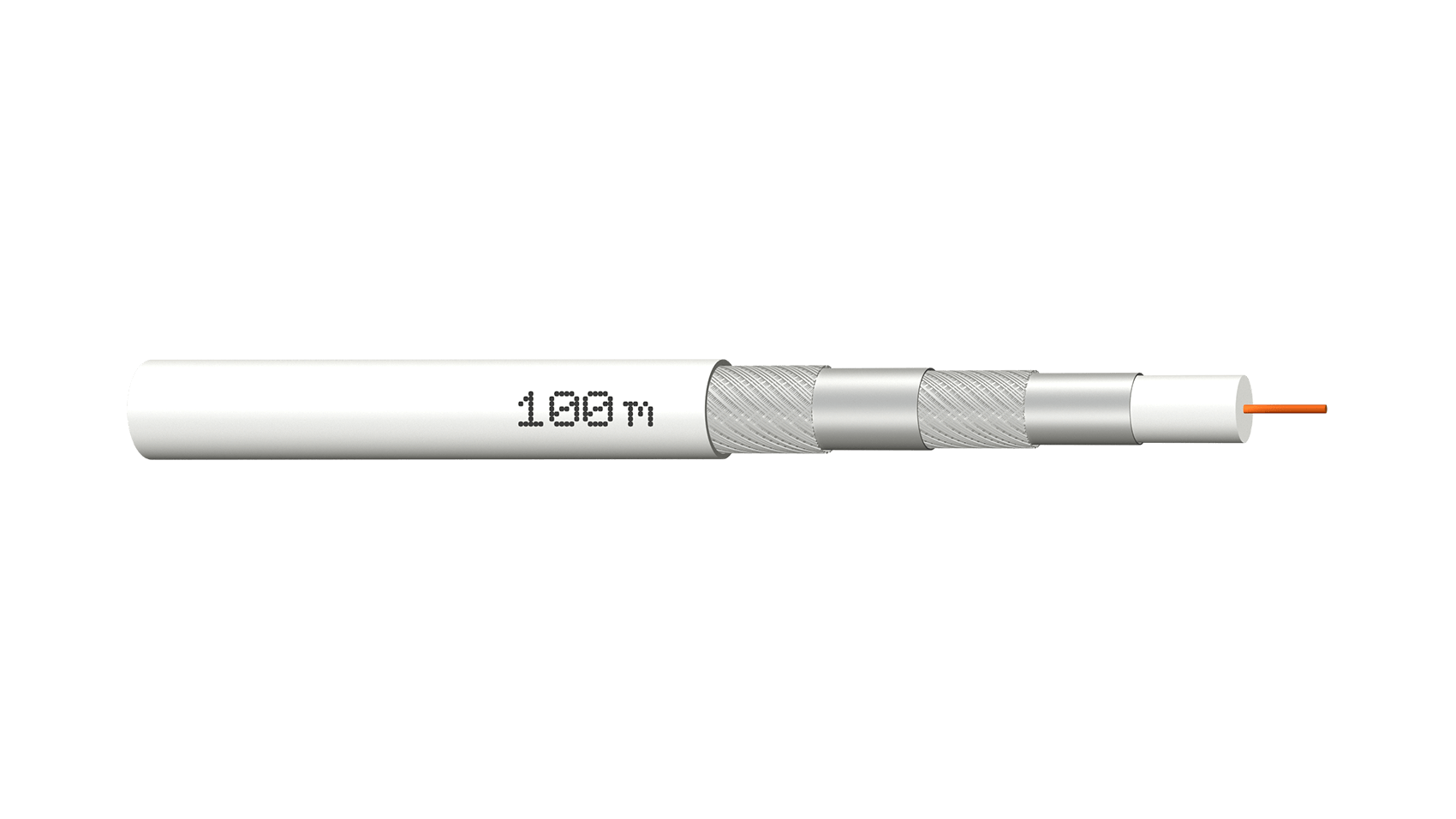

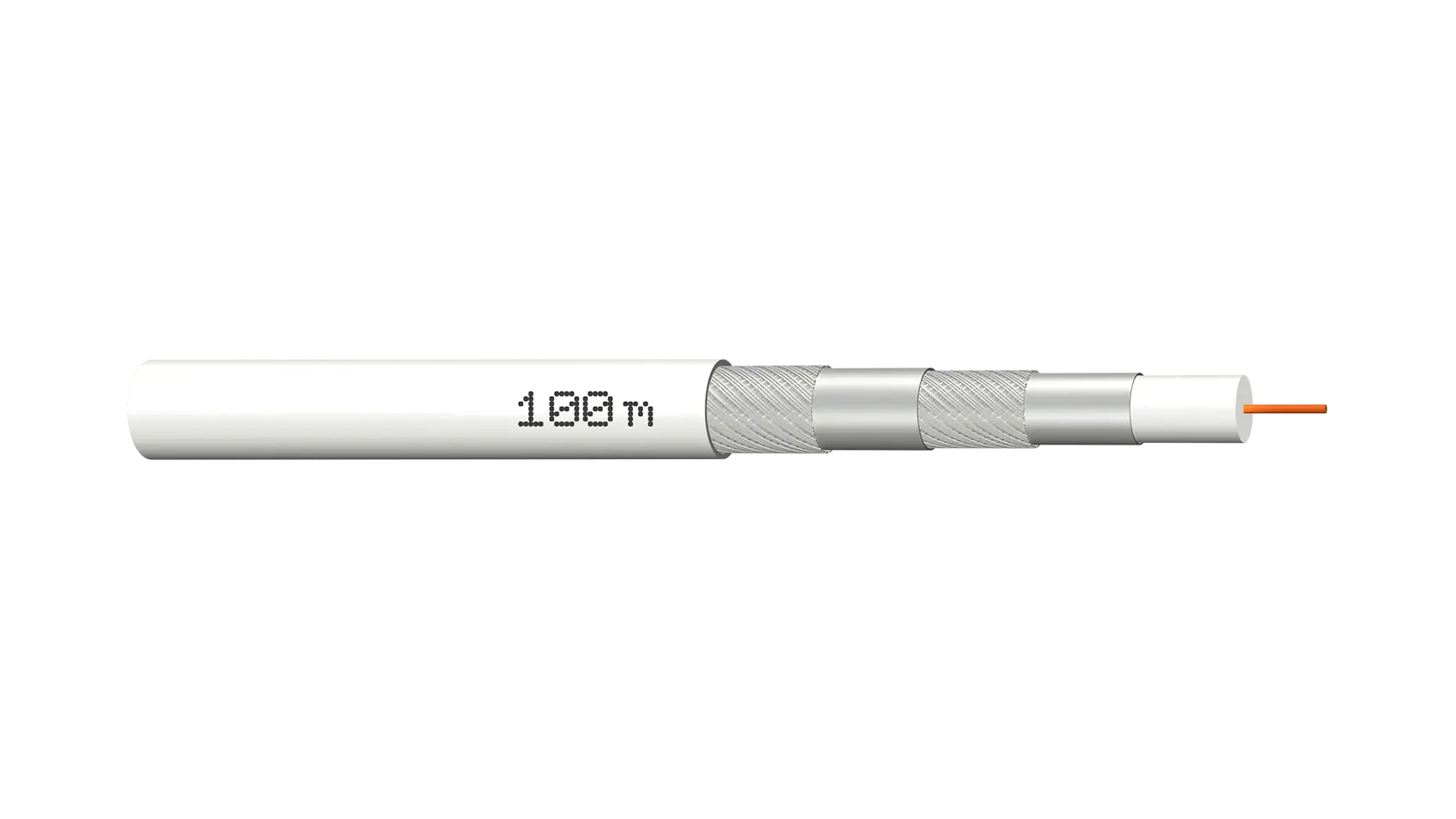

Technische Daten

  • Geeignet für Sat / BK
  • Schirmmaß: 110 dB
  • Abschirmung: 4-fach
  • Außenmantel: Ø 7,0 mm
  • Außenleiter: Ø 5,5 mm
  • Isolation: Ø 4,3 mm
  • Innenleiter: Ø 0,9 mm CCS
  • Geflecht: 2x 48 x 0,12 al
  • Alufolie: 2x kaschiert
  • Impetanz: 75 Ω
  • Meteraufdruck auf dem Kabel
  • Brandschutzklasse: Eca (DOP: 1-E-034-00003)
  • Gefährliche Gefahrenstoffe: keine
  • Länge: 100m (Spule)
  • Länge: 305m (Pull-out-box)
  • Länge: 500m (Trommel)

Sonstiges

  • 4 K tauglich
  • Full HD tauglich
  • RoHS-conform
  • ISO 9001

Messdaten

Dämpfung bei 20° C auf 100 m

  • bei 800 MHz: 20 dB
  • bei 2150 MHz: 35 dB

Rückflussdämpfung

  • bei 800 MHz: > 23 dB
  • bei 2150 MHz > 20 dB

Lieferumfang

  • Koaxialkabel Quadshield 120 (Spule, Trommel oder Pull-out-box)

Spule

  • Länge: 275 mm
  • Breite: 275 mm
  • Höhe: 110 mm
  • Gewicht: 4 kg

Sonstiges

  • Artikel-Nr.: 100093
  • EAN: 4046173100792

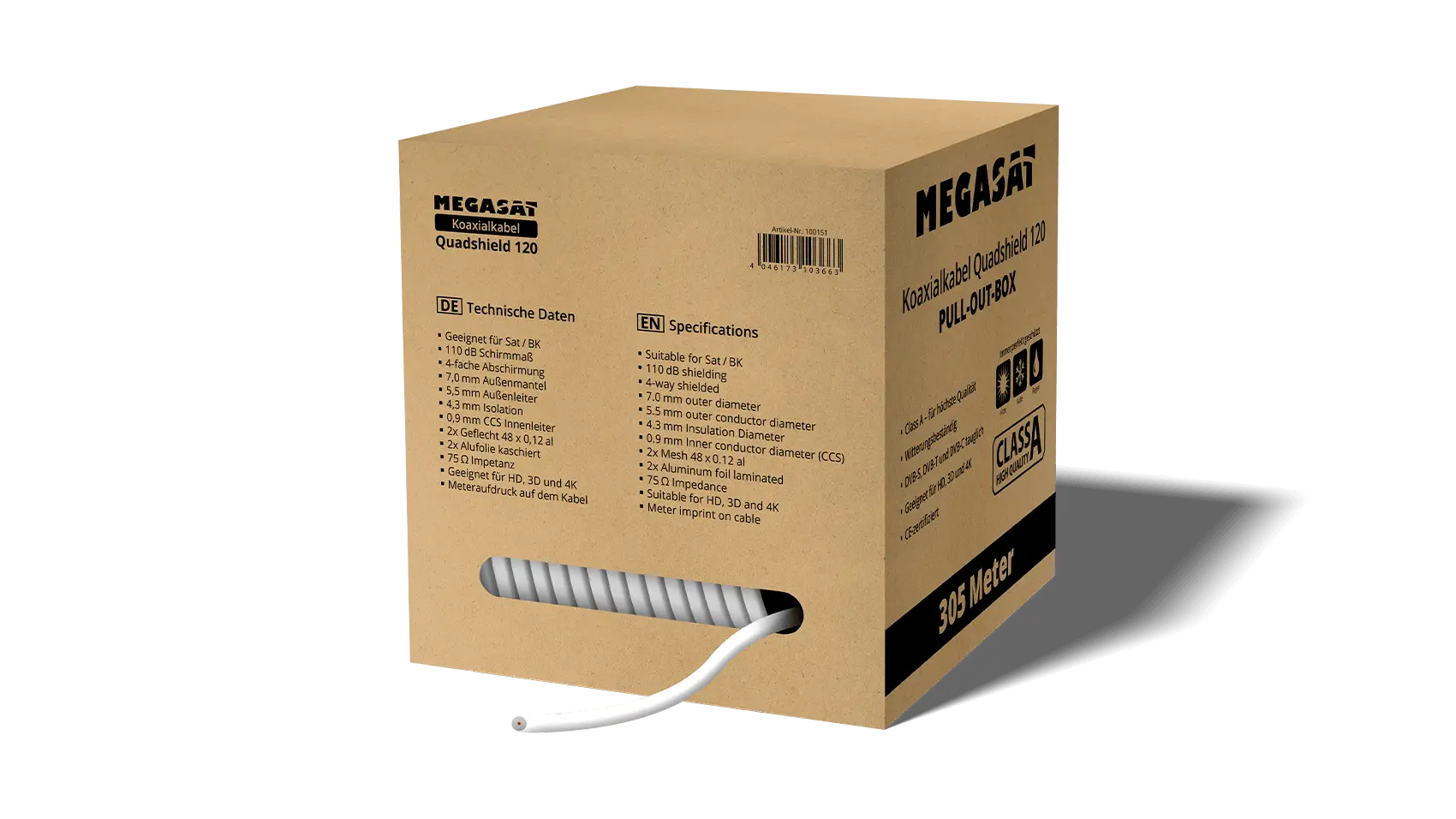

Pull-out-box

  • Höhe: 330 mm
  • Breite: 330 mm
  • Tiefe: 320 mm
  • Gewicht: 13,5 kg

Sonstiges

  • Artikel-Nr.: 100151
  • EAN: 4046173103663

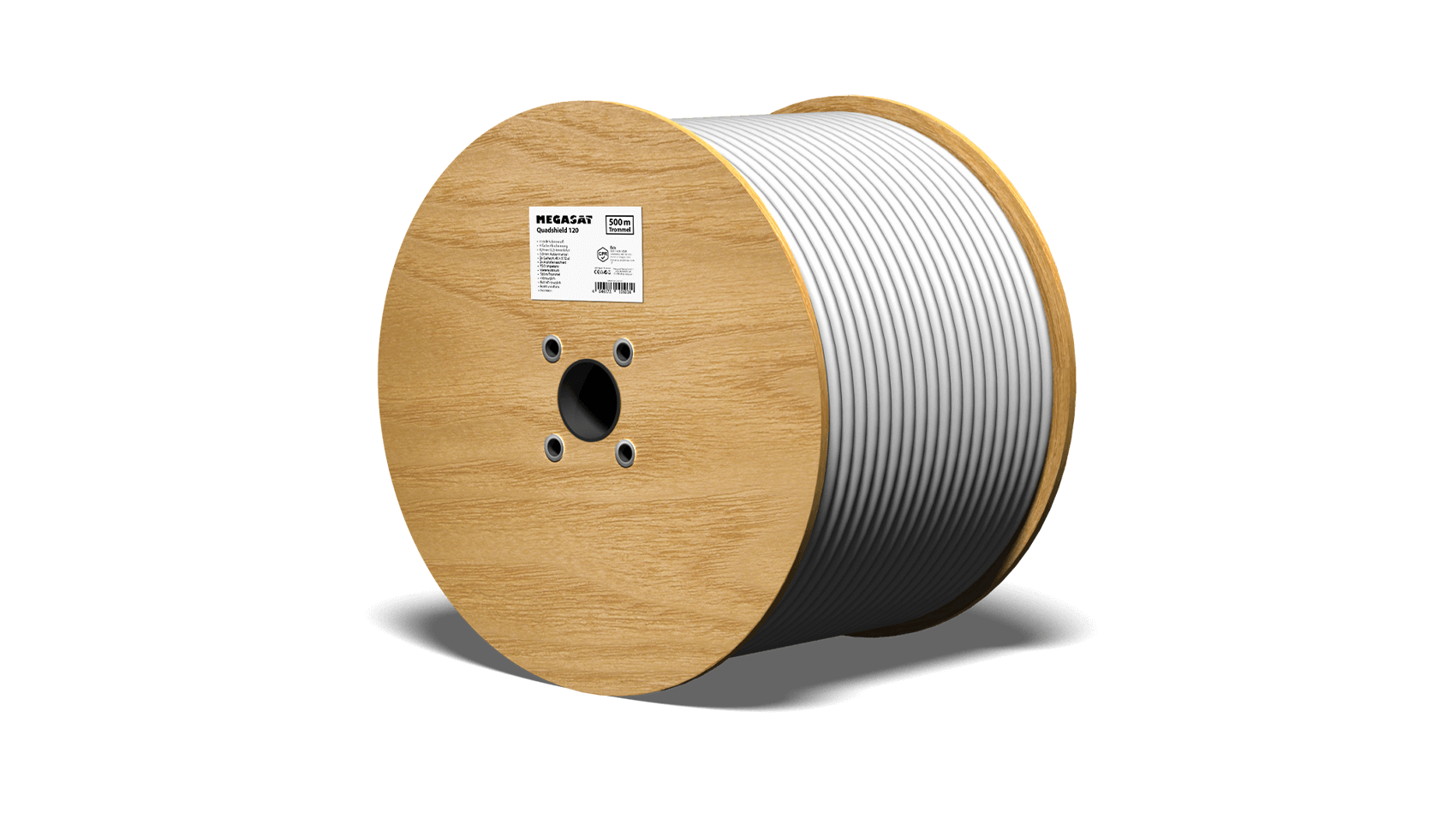

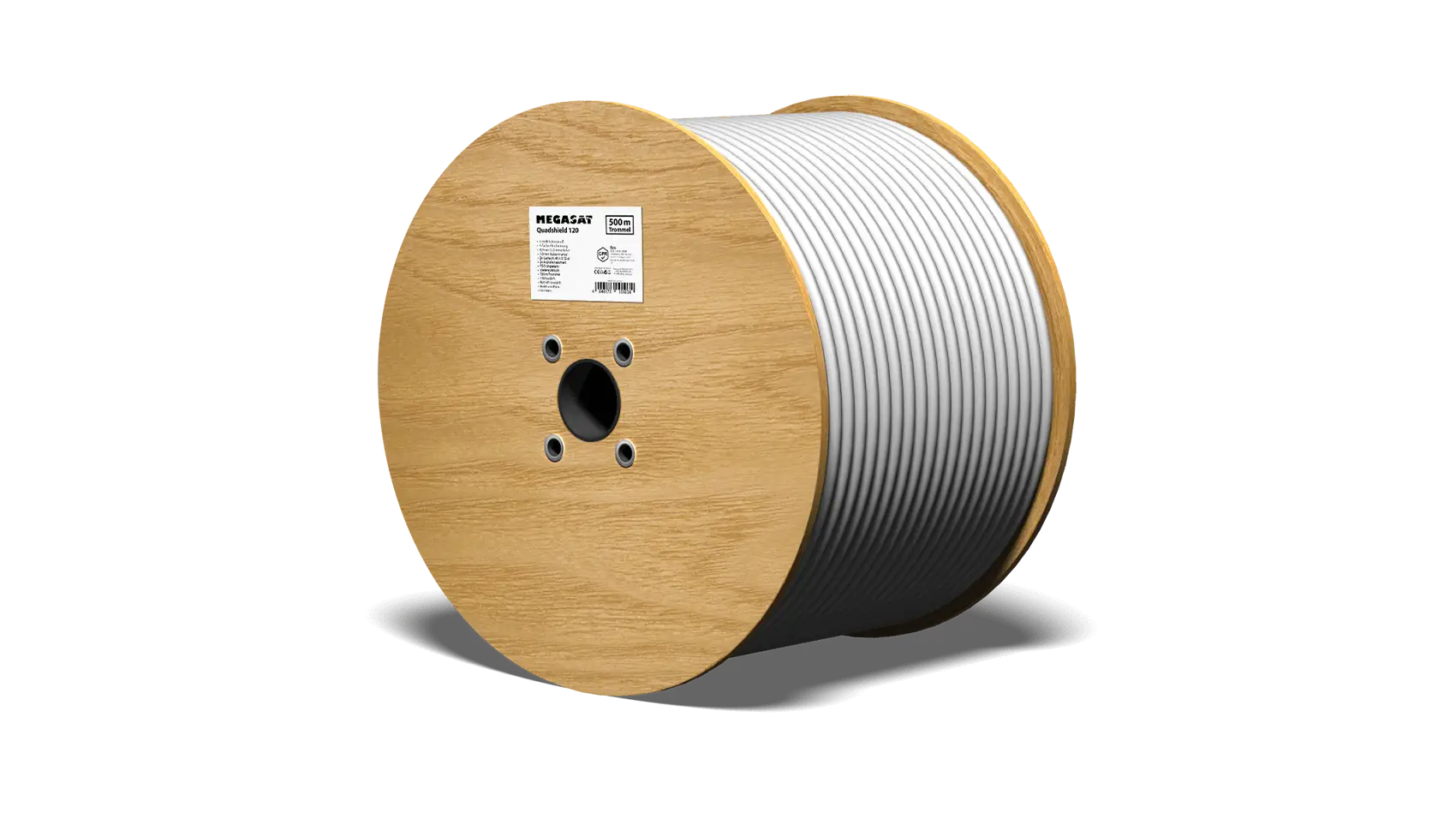

Trommel

  • Länge: 370 mm
  • Breite: 370 mm
  • Höhe: 310 mm
  • Gewicht: 21,5 kg

Sonstiges

  • Artikel-Nr.: 100107
  • EAN: 4046173101034
