Koaxialkabel-Set Quadshield 120

Quadshield 120 Koaxialkabel in verschiedenen Längen inkl. F-Stecker und Gummitülle in bedruckter Kartonage.

Koaxialkabel mit bester Leitfähigkeit

Die Megasat Koaxialkabel stehen für hohe Anforderungen und vereinen sehr gute elektrische Eigenschaften mit einem extrem hohen Schirmungsmaß. Die Koaxialkabel durchlaufen permanente Kontrollen durch internationale Standards, wie Qualität, Sicherheit, die Verwendung umweltfreundlicher Materialien, um den Erwartungen des Kunden gerecht zu werden. Dies alles garantiert Top-Qualität und eine hohe Langlebigkeit.

Das Koaxialkabel erfüllt die gesetzlichen Midestanforderungen der Brandschutzklasse Eca und ist frei von gefährlichen Gefahrenstoffen.

Auf dem Außenmantel sind die Metereinheiten aufgedruckt. Somit ist eine einfache und übersichtliche Abtrennung von Meterware möglich.

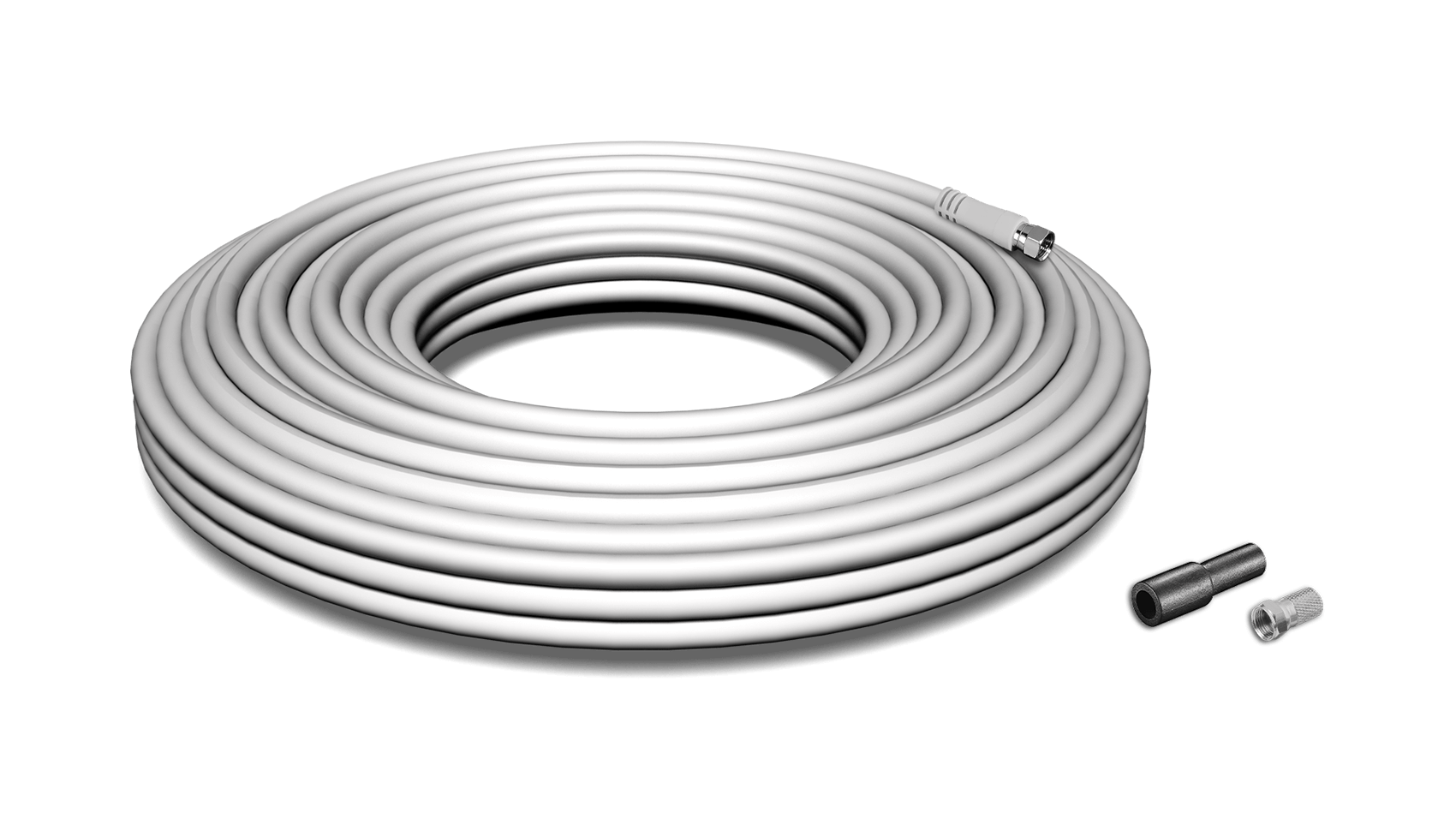

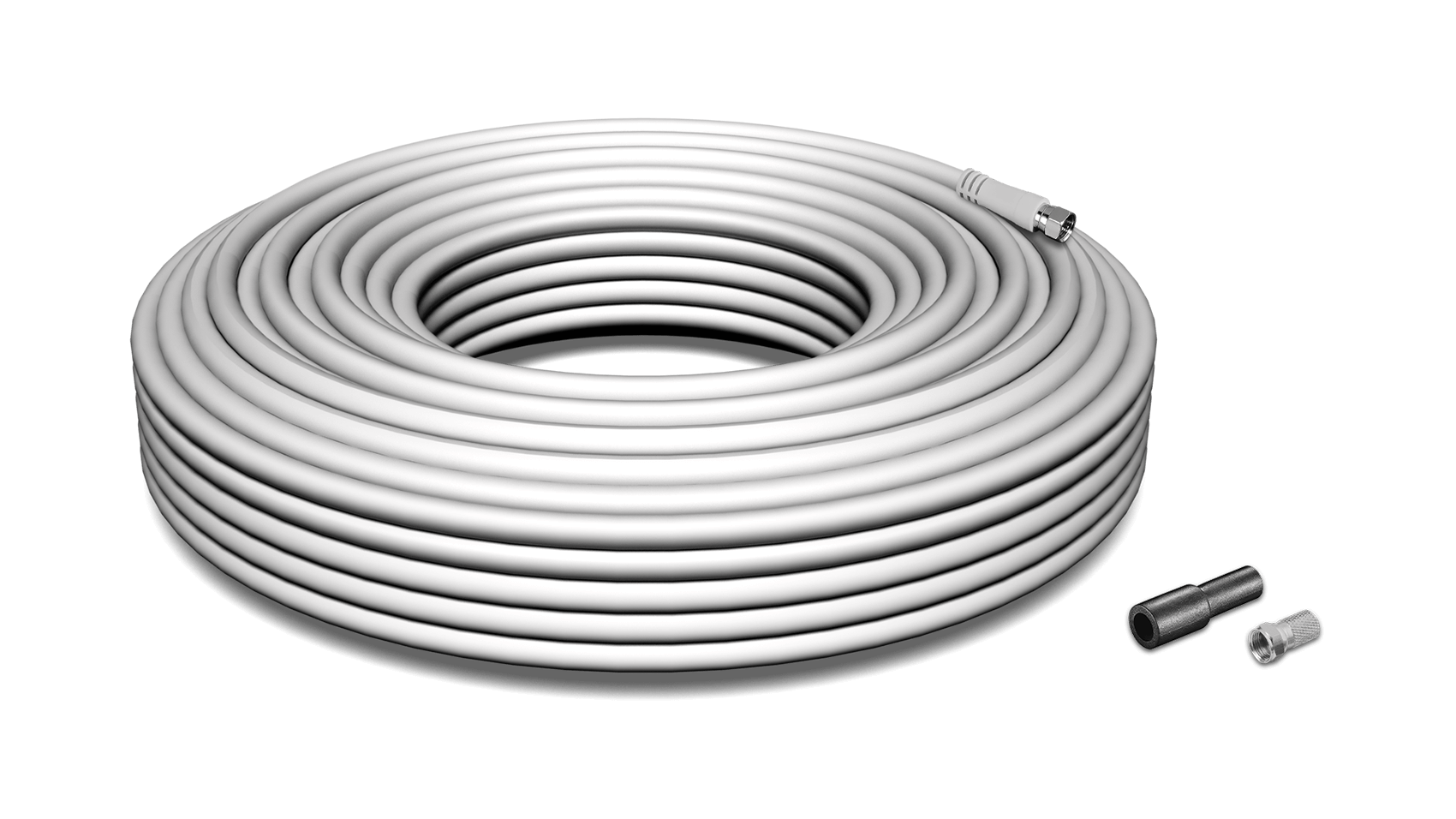

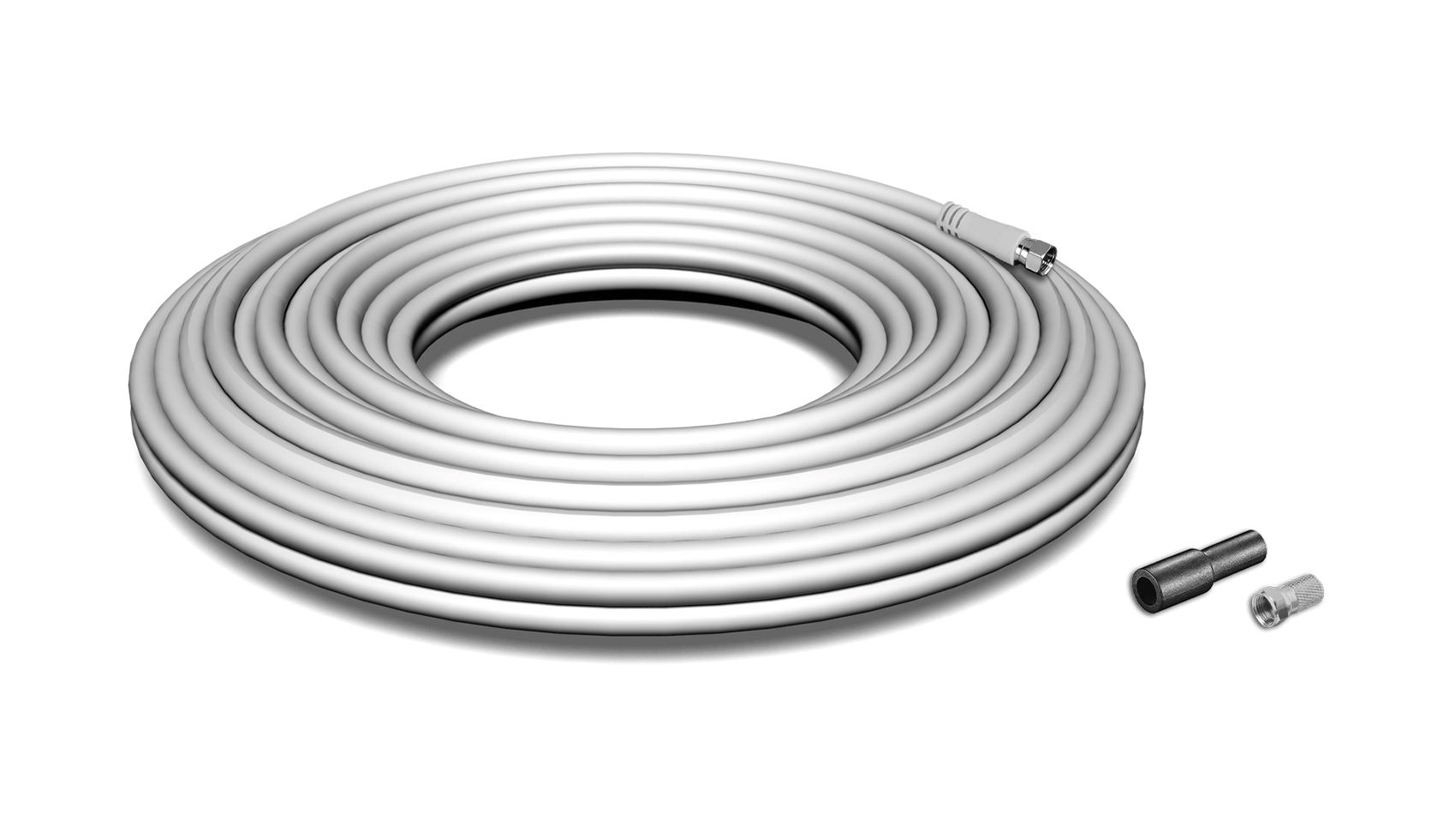

Das Koaxialkabel Set in bedruckter Kartonage beinhaltet das Quadshield 120 und ist in verschiedenen Längen erhältlich (10, 20, 30 und 50 Meter). Die Lieferung erfolgt inkl. zwei F-Stecker und einer Gummitülle.

Immer perfekt geschützt

Technische Daten

  • Geeignet für Sat / BK
  • Schirmmaß: 110 dB

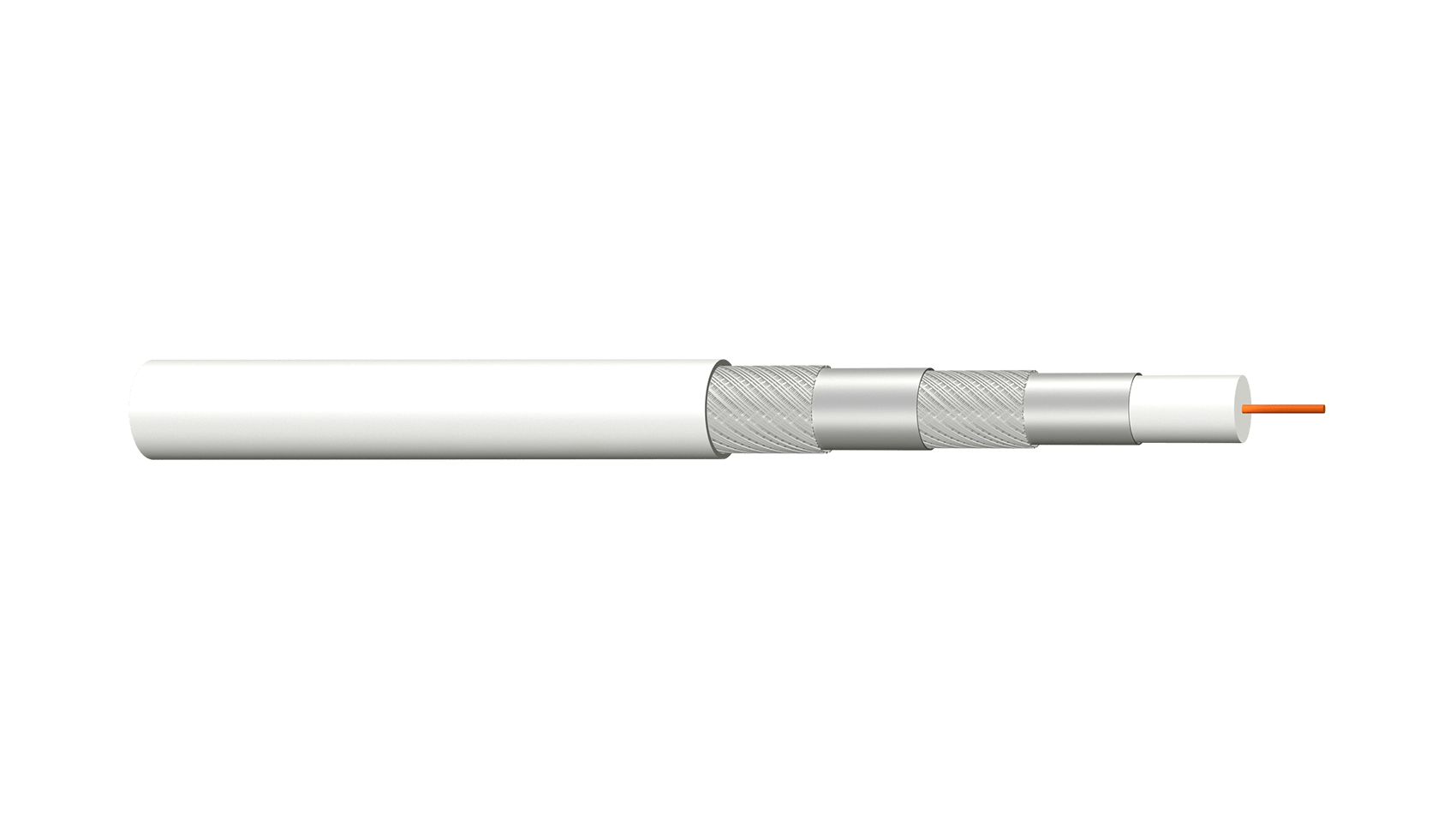

  • Abschirmung: 4-fach
  • Außenmantel: Ø 7,0 mm
  • Außenleiter: Ø 5,5 mm
  • Isolation: Ø 4,3 mm
  • Innenleiter: Ø 0,9 mm CCS
  • Geflecht: 2x 48 x 0,12 al
  • Alufolie: 2x kaschiert
  • Impetanz: 75 Ω
  • Meteraufdruck auf dem Kabel
  • Brandschutzklasse: Eca (DOP: 1-E-034-00003)
  • Gefährliche Gefahrenstoffe: keine
  • Länge: 10m (in bedruckter Kartonage)
  • Länge: 20m (in bedruckter Kartonage)
  • Länge: 30m (in bedruckter Kartonage)
  • Länge: 50m (in bedruckter Kartonage)

Sonstiges

  • 4 K tauglich
  • Full HD tauglich
  • RoHS-conform
  • ISO 9001

Messdaten

Dämpfung bei 20° C auf 100 m

  • bei 800 MHz: 20 dB
  • bei 2150 MHz: 35 dB

Rückflussdämpfung

  • bei 800 MHz: > 23 dB
  • bei 2150 MHz > 20 dB

Lieferumfang

  • Koaxialkabel-Set Quadshield 120
    (10m, 20m, 30m oder 50m)

10m

  • Breite: 160 mm
  • Tiefe: 160 mm
  • Höhe: 72 mm
  • Gewicht: 384 g (netto)
  • Gewicht: 476 g (brutto)

Sonstiges

  • Artikel-Nr.: 100145
  • EAN: 4046173103618

20m

  • Breite: 185 mm
  • Tiefe: 185 mm
  • Höhe: 72 mm
  • Gewicht: 768 g (netto)
  • Gewicht: 885 g (brutto)

Sonstiges

  • Artikel-Nr.: 100146
  • EAN: 4046173103625

30m

  • Breite: 210 mm
  • Tiefe: 210 mm
  • Höhe: 72 mm
  • Gewicht: 1133 g (netto)
  • Gewicht: 1027 g (brutto)

Sonstiges

  • Artikel-Nr.: 100147
  • EAN: 4046173103632

50m

  • Breite: 260 mm
  • Tiefe: 260 mm
  • Höhe: 72 mm
  • Gewicht: 1847 g (netto)
  • Gewicht: 2023 g (brutto)

Sonstiges

  • Artikel-Nr.: 100148
  • EAN: 4046173103649
