Zuverlässige Messung digitaler TV-Signale
Dieses professionelle Messgerät eignet sich zur präzisen Analyse von DVB-S, DVB-T und DVB-C Signalen. Es unterstützt auch HD-Signale und zeigt Signalstärke und Qualität in Echtzeit an. So lassen sich Antennen und Anlagen schnell und genau ausrichten. Ideal für Techniker und anspruchsvolle Anwender – kompakt, robust und leicht zu bedienen.
Schnelle und präzise Ausrichtung von Satellitenanlagen
Das Digital 1 HD ist ein leistungsstarkes Messgerät zur einfachen und schnellen Ausrichtung digitaler Satellitenanlagen. Es unterstützt die Messung von DVB-S und DVB-S2 Signalen und liefert zuverlässige Ergebnisse in kürzester Zeit. Das integrierte Farbdisplay mit einer Bildschirmdiagonale von 3,5 Zoll (8,9 cm) sorgt für eine klare Darstellung aller Messwerte. Dank des übersichtlichen und logisch aufgebauten Menüs gestaltet sich die Bedienung besonders einfach – ideal für Einsteiger und Profis.
Große Signalpegelanzeige und Live-TV-Wiedergabe
Zur präzisen Ausrichtung des Satellitenspiegels nutzen Sie die Anzeige von Signalstärke und Signalqualität. Auf Wunsch lassen sich beide Werte per Knopfdruck in einer Großanzeige darstellen – ideal für eine optimale Übersicht direkt am Messgerät.
Für die direkte Bildkontrolle ist ein integrierter Receiver vorhanden, der alle frei empfangbaren digitalen TV-Programme in SD und HD wiedergeben kann. Eine vorinstallierte Senderliste mit den gängigsten Programmen erleichtert die Orientierung und lässt sich individuell anpassen. Änderungen bei Sendern oder Frequenzen können bequem über die Suchfunktion im Menü aktualisiert werden.
Spektrum- und Konstellationsanalyse
Zur detaillierten Beurteilung des Signals und zur Fehlersuche steht eine nahezu in Echtzeit arbeitende Spektrumanalyse zur Verfügung. Das kontinuierlich aktualisierte Diagramm zeigt sofortige Veränderungen beim Bewegen des Satellitenspiegels und unterstützt so eine exakte Ausrichtung.
Zusätzlich ermöglicht die Konstellationsanalyse eine visuelle Bewertung der Signalqualität. Sie erkennen auf einen Blick, ob das Signal sauber gebündelt oder gestört ankommt. Ergänzend lassen sich weitere technische Messwerte wie dBμV, C/N, BER und FEC direkt auf dem Display anzeigen – ideal für eine umfassende Analyse und professionelle Diagnose.
Winkelberechnung und automatische Satellitenerkennung
Die integrierte Winkelberechnung unterstützt Sie bei der präzisen Ausrichtung der Antenne. Je nach Standort variieren Elevation und Azimut – durch Eingabe der Standortdaten errechnet das Messgerät automatisch die optimalen Winkeleinstellungen für den gewünschten Satelliten.
Dank der automatischen Satellitenerkennung (NIT) erkennen Sie auf einen Blick, auf welchem Satelliten Sie sich befinden. Lange Ausrichtungsversuche entfallen – das spart Zeit und sorgt für eine schnelle und zuverlässige Installation.
Praktische Zusatzfunktionen und umfangreiches Zubehör
Ein zusätzliches Display am Gerät zeigt den Signalpegel dauerhaft an – auch während Sie sich in anderen Menüs befinden. Der leistungsstarke Akku ermöglicht einen mobilen Betrieb von bis zu 3 Stunden und kann sowohl über das mitgelieferte 230-Volt-Netzteil als auch unterwegs mit dem beiliegenden KFZ-Ladeadapter geladen werden.
Für den sicheren Einsatz schützt die mitgelieferte Schutzhülle mit Trageriemen das Gerät vor Schmutz und Spritzwasser.
Messdaten lassen sich bequem auf dem internen Speicher sichern und später auswerten. Über den USB-Anschluss können Satelliten- und Senderlisten einfach importiert oder exportiert werden – für maximale Flexibilität bei Einrichtung und Wartung.
Technische Daten
- Messung von DVB-S /-S2
- 3,5 Zoll (8,9 cm) Farb-Display
- 4-stelliges Zusatz-Display für Signalpegel
- Optische und akkustische Signalpegelanzeige
- Integrierter Lautsprecher für TV-Wiedergabe
- USB-Anschluss für Firmware-Updates und Speicherung der Senderliste und Messdaten
- AV-Eingang (für z. B. Kameras)
- Schraubanschlüsse für den einfachen Wechsel der F-Buchsen
- Netzschalter und Auto-Standby
- Frequenzbereich: 950 – 2150 MHz
- Pegelbereich: 30 ~ 90 dBµV
- LNB-Spannung: 13/18 V, max. 500 mA
- LNB-Kurzschluss-Anzeige und -Schutz
- Anzeigen: PWR / C/N / MER / BER / FEC / Signalstärke und -qualität
- DiSEqC 1.0 / 1.1 / 1.2 / USALS
- Auto-DiSEqC-Funktion
- Unicable I & II (EN 50494 / EN 50607)
- Konstellations- und Spektrumanalyse
- Winkelberechnung von Azimut und Elevation
Anschlüsse

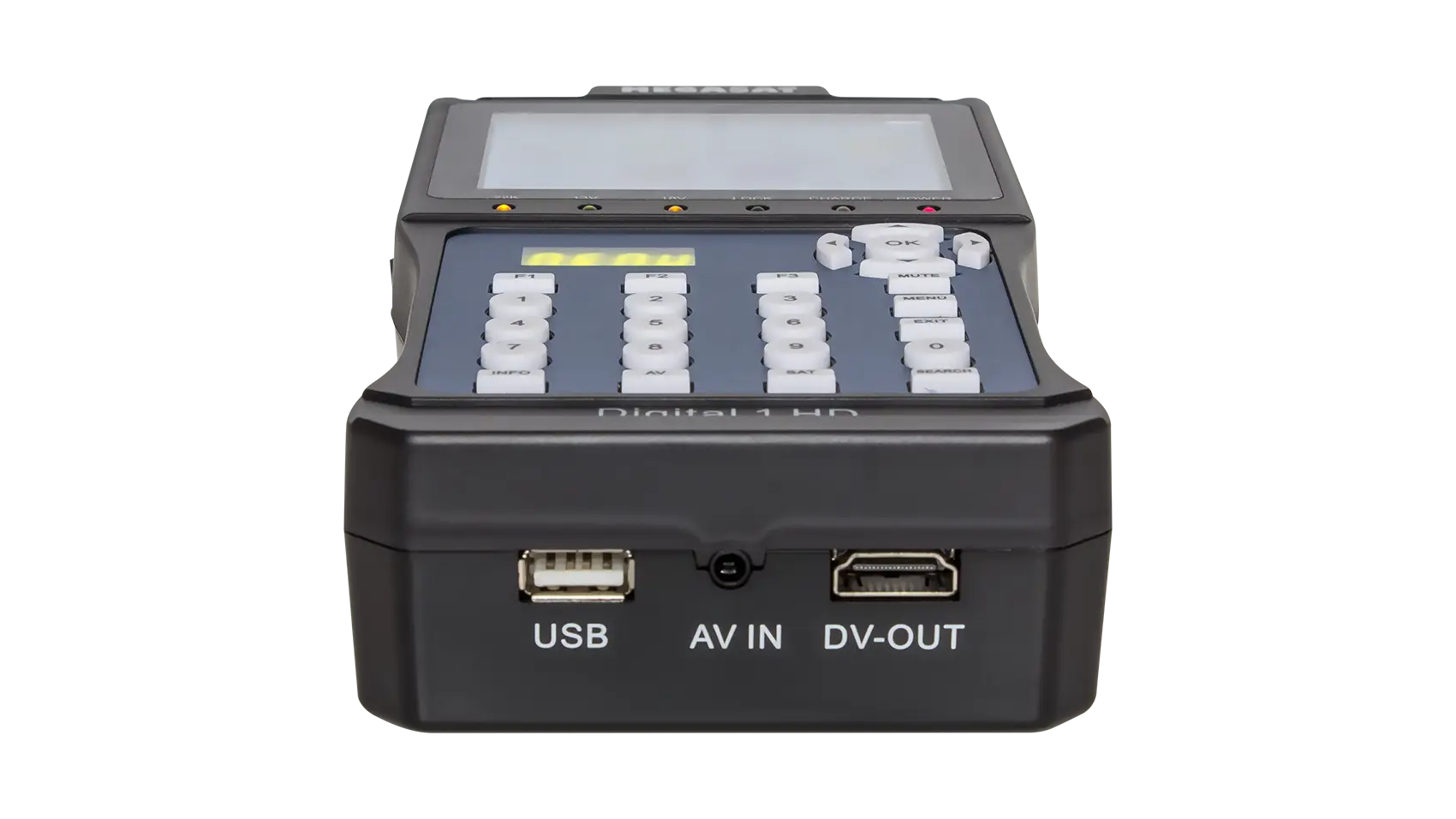

- 1x HDMI-Ausgang
- 1x AV-Eingang
- 1x USB-Anschluss

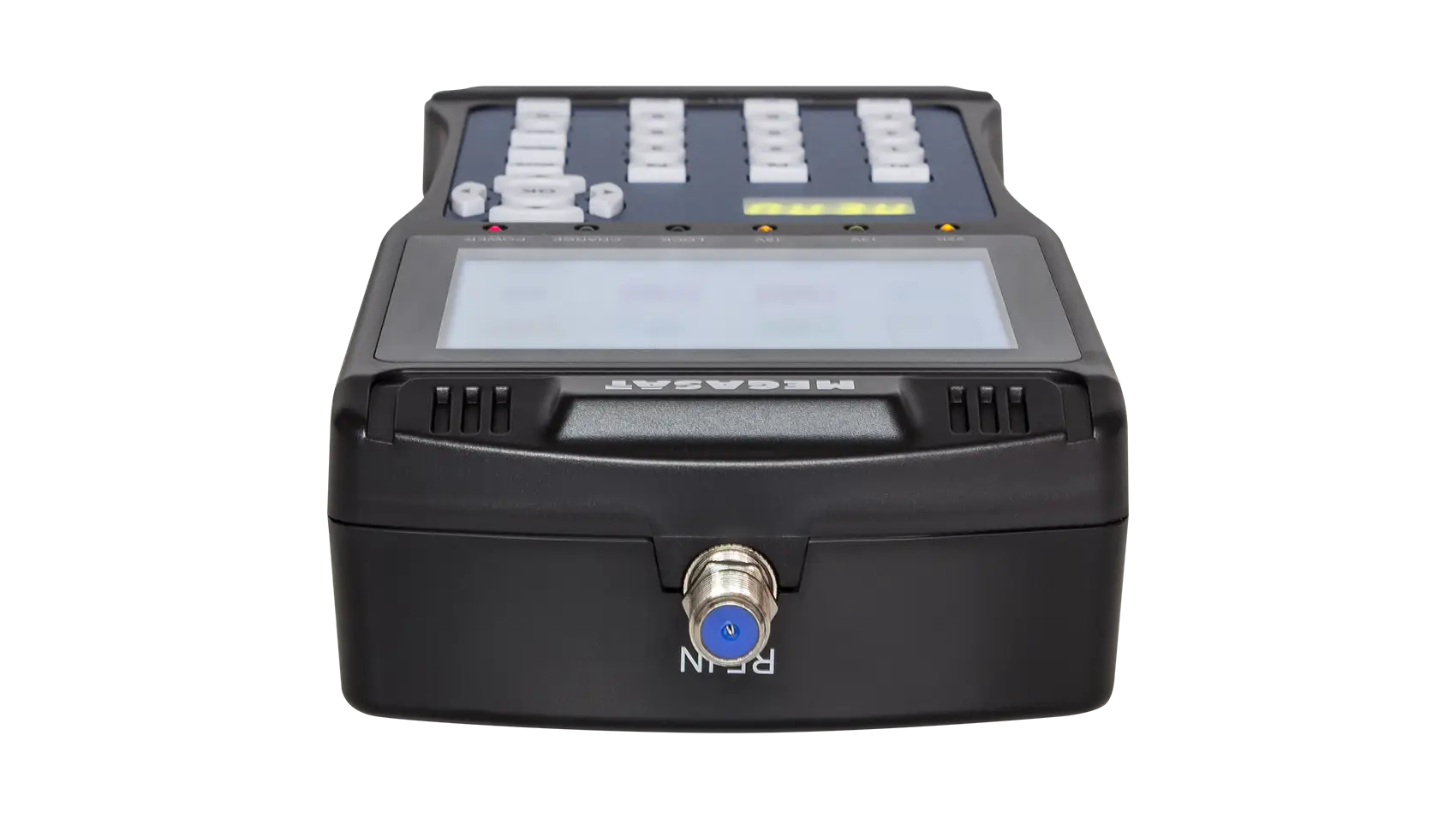

- 1x F-Anschluss

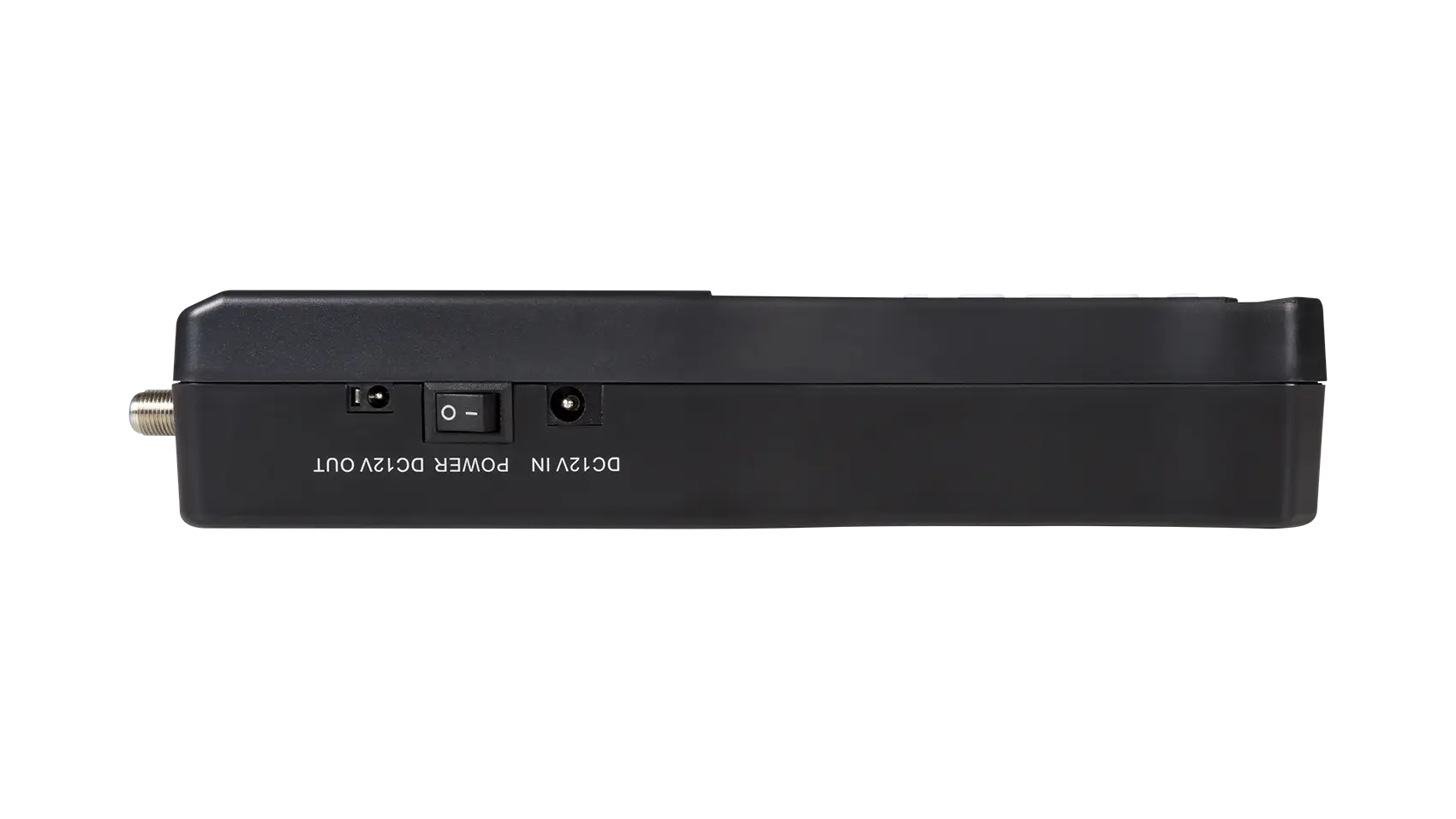

- 1x DC 12 Volt Eingang
- 1x DC 12 Volt Ausgang
Stromversorgung
- Stromversorgung: AC 100-240 V, DC 12 V, 2 A
- Li-Ion-Akku (8.4 V / 3000 mA/h)
Lieferumfang
- Satmessgerät Digital 1 HD
- 230 Volt Netzteil
- 12 V KFZ-Ladeadapter
- 12 V Adapterkabel
- Schutzhülle inkl. Tragegurt
- AV-Kabeladapter
- F-Koaxialadapter
- Bedienungsanleitung
Abmessungen / Gewicht
- Abmessungen: 95 x 205 x 41 mm (B/H/T)
- Gewicht: 425 g (netto)
Identifikationsdaten
- Artikel-Nr.: 2600011
- EAN: 4046173106497
