Koaxialkabel 120 dB

120 dB Schirmmaß mit 4-facher Abschirmung. 100 m als Ring, 305 m in einer Pull-out-box oder 500 m auf Trommel.

Koaxialkabel mit bester Leitfähigkeit

Die Megasat Koaxialkabel stehen für hohe Anforderungen und vereinen sehr gute elektrische Eigenschaften mit einem extrem hohen Schirmungsmaß. Die Koaxialkabel durchlaufen permanente Kontrollen durch internationale Standards, wie Qualität, Sicherheit, die Verwendung umweltfreundlicher Materialien, um den Erwartungen des Kunden gerecht zu werden. Dies alles garantiert Top-Qualität und eine hohe Langlebigkeit.

Das Koaxialkabel erfüllt die gesetzlichen Midestanforderungen der Brandschutzklasse Eca und ist frei von gefährlichen Gefahrenstoffen.

Auf dem Außenmantel sind die Metereinheiten aufgedruckt. Somit ist eine einfache und übersichtliche Abtrennung von Meterware möglich.

Immer perfekt geschützt

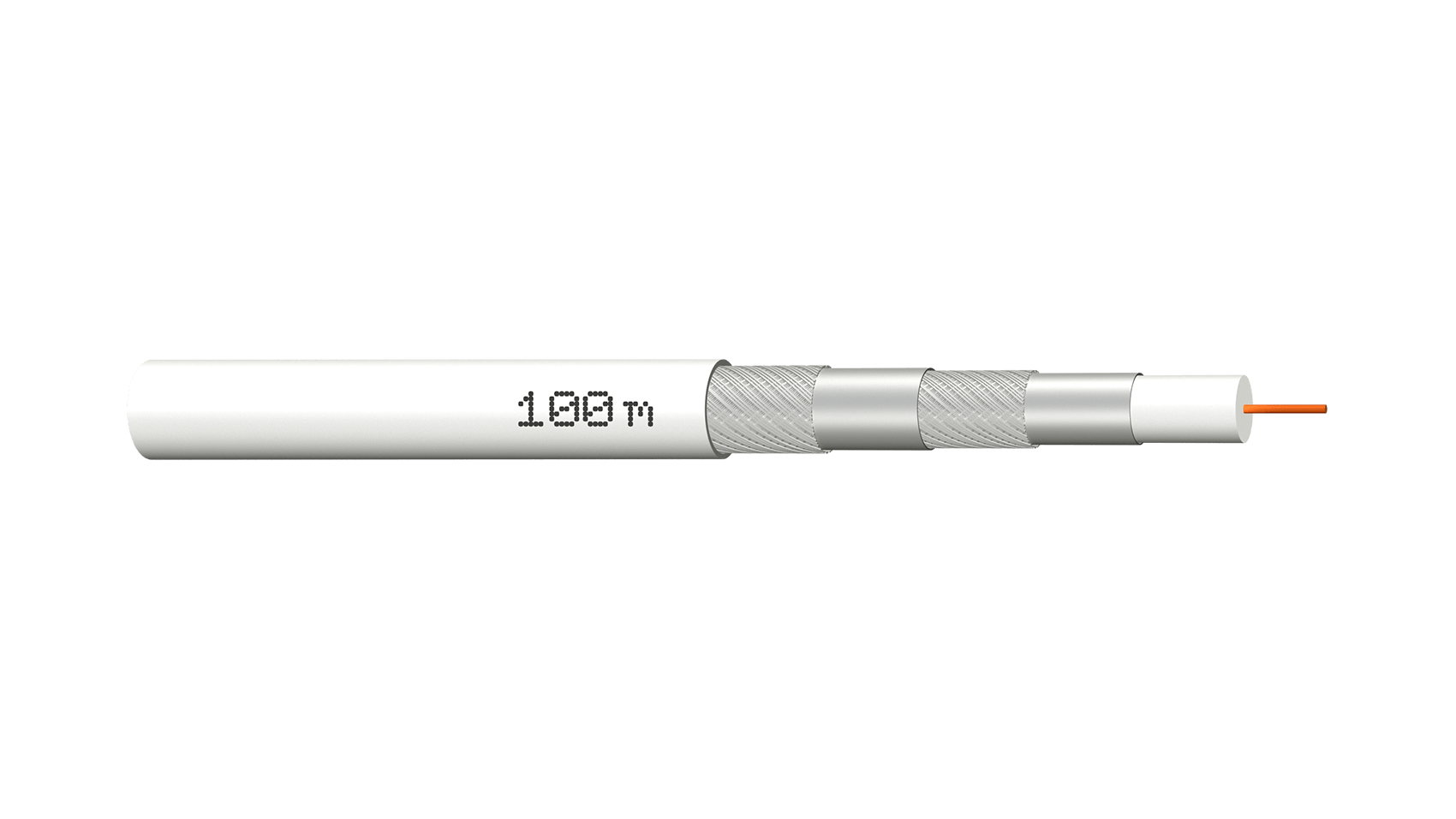

Technische Daten

  • Geeignet für Sat / BK
  • Schirmmaß: 120 dB
  • Abschirmung: 4-fach
  • Außenmantel: Ø 7,2 mm
  • Außenleiter: Ø 6,0 mm
  • Isolation: Ø 4,8 mm
  • Innenleiter: Ø 1,1 mm CCS
  • Geflecht: 2x 64 x 0,12 al
  • Alufolie: 2x kaschiert
  • Impetanz: 75 Ω
  • Meteraufdruck auf dem Kabel
  • Brandschutzklasse: Eca (DOP: 1-E-034-00005)
  • Gefährliche Gefahrenstoffe: keine
  • Länge: 100m (Spule)
  • Länge: 305m (Pull-out-box)
  • Länge: 500m (Trommel)

Sonstiges

  • 4 K tauglich
  • Full HD tauglich
  • RoHS-conform
  • ISO 9001

Messdaten

Dämpfung bei 20° C auf 100 m

  • bei 800 MHz: 17 dB
  • bei 2150 MHz: 29 dB

Rückflussdämpfung

  • bei 800 MHz: > 26 dB
  • bei 2150 MHz > 23 dB

Lieferumfang

  • Koaxialkabel 120 dB (Spule, Pull-out-box oder Trommel)

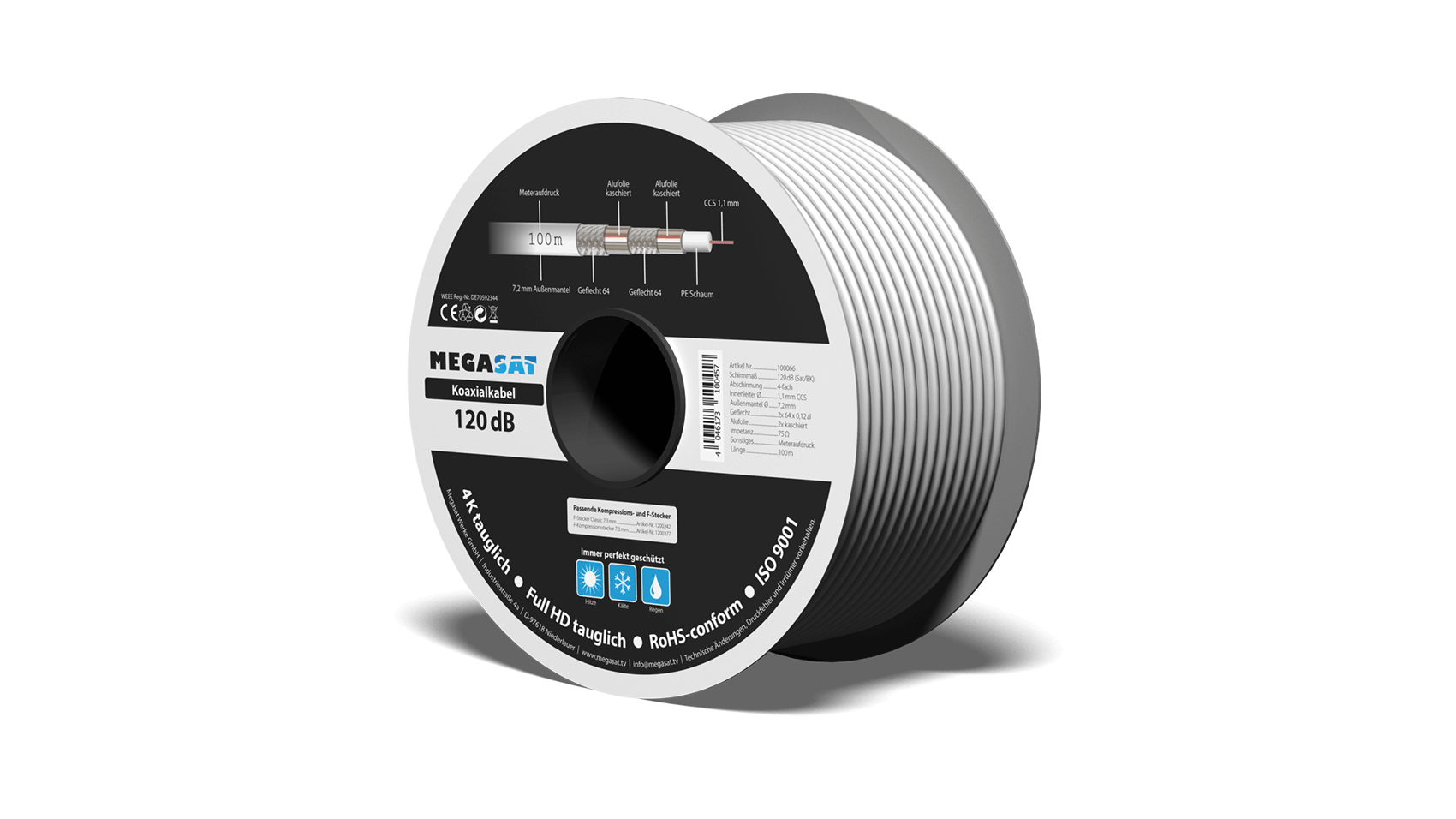

Spule

  • Länge: 275 mm
  • Breite: 275 mm
  • Höhe: 110 mm
  • Gewicht: 4 kg

Sonstiges

  • Artikel-Nr.: 100066
  • EAN: 4046173100457

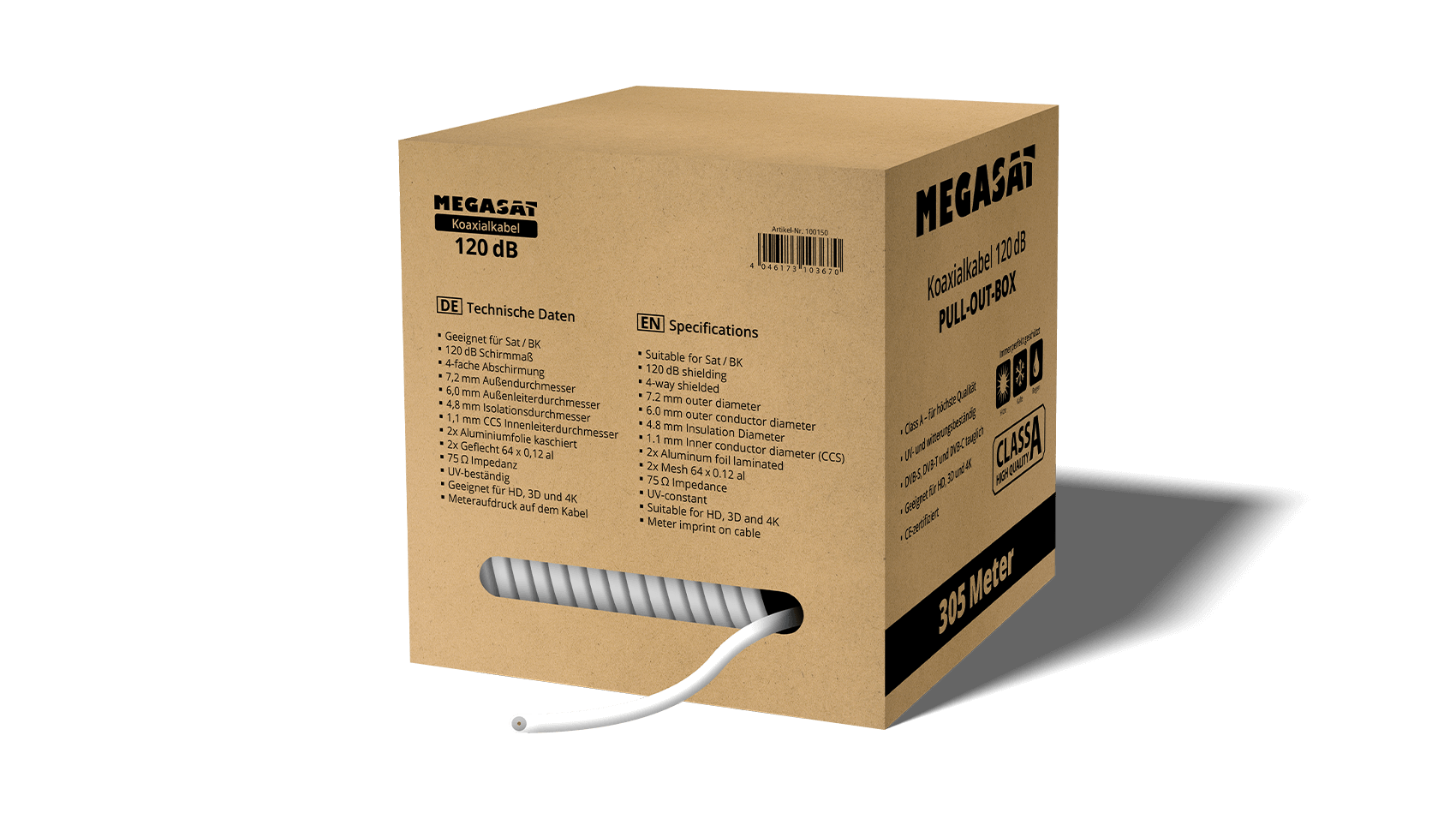

Pull-out-box

  • Höhe: 330 mm
  • Breite: 330 mm
  • Tiefe: 320 mm
  • Gewicht: 13,5 kg

Sonstiges

  • Artikel-Nr.: 100150
  • EAN: 4046173103670

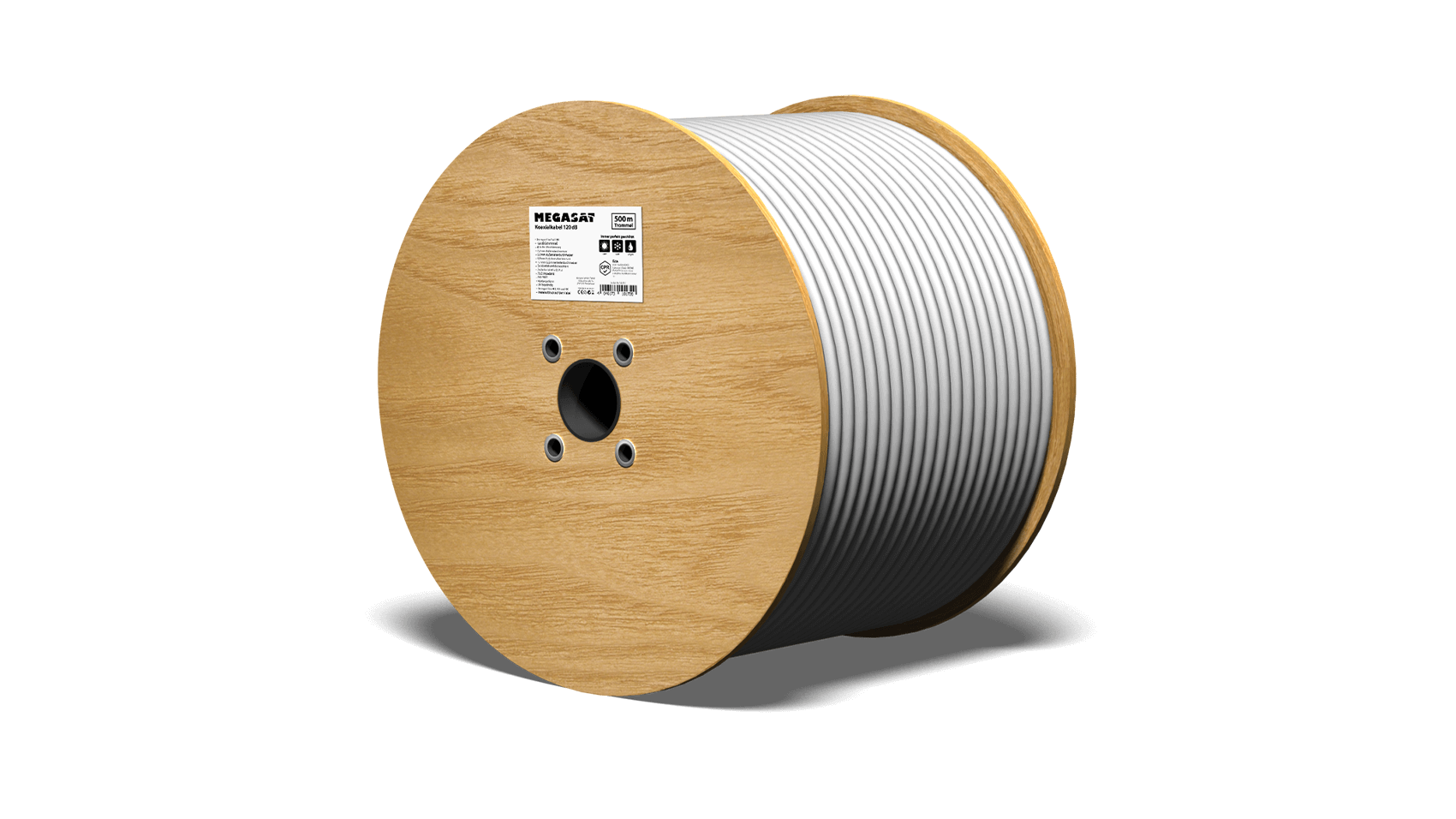

Trommel

  • Länge: 370 mm
  • Breite: 370 mm
  • Höhe: 310 mm
  • Gewicht: 21,5 kg

Sonstiges

  • Artikel-Nr.: 100131
  • EAN: 4046173101720
