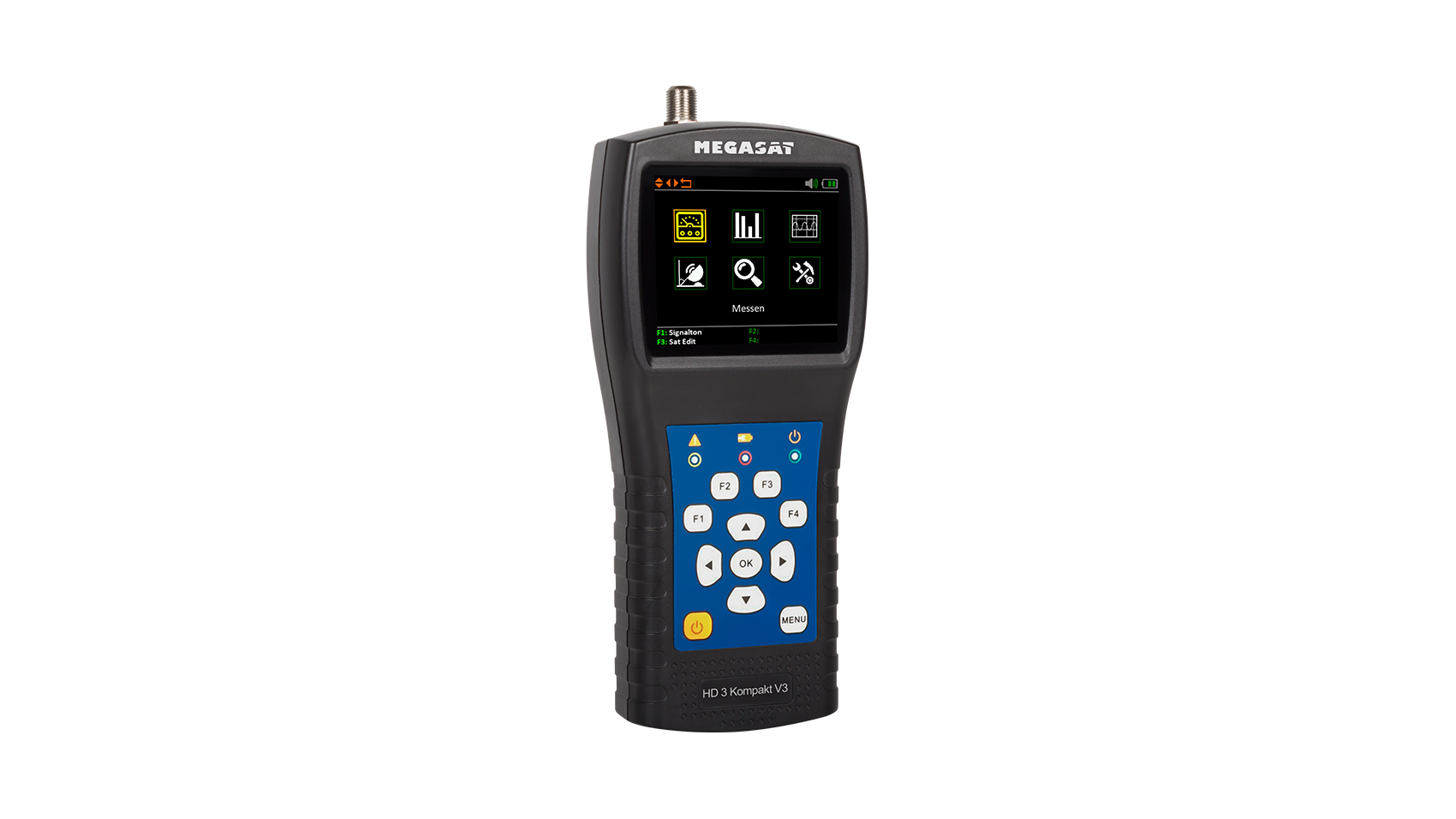

megasat_satmessgeraet_hd_3_kompakt_v3_frontansicht

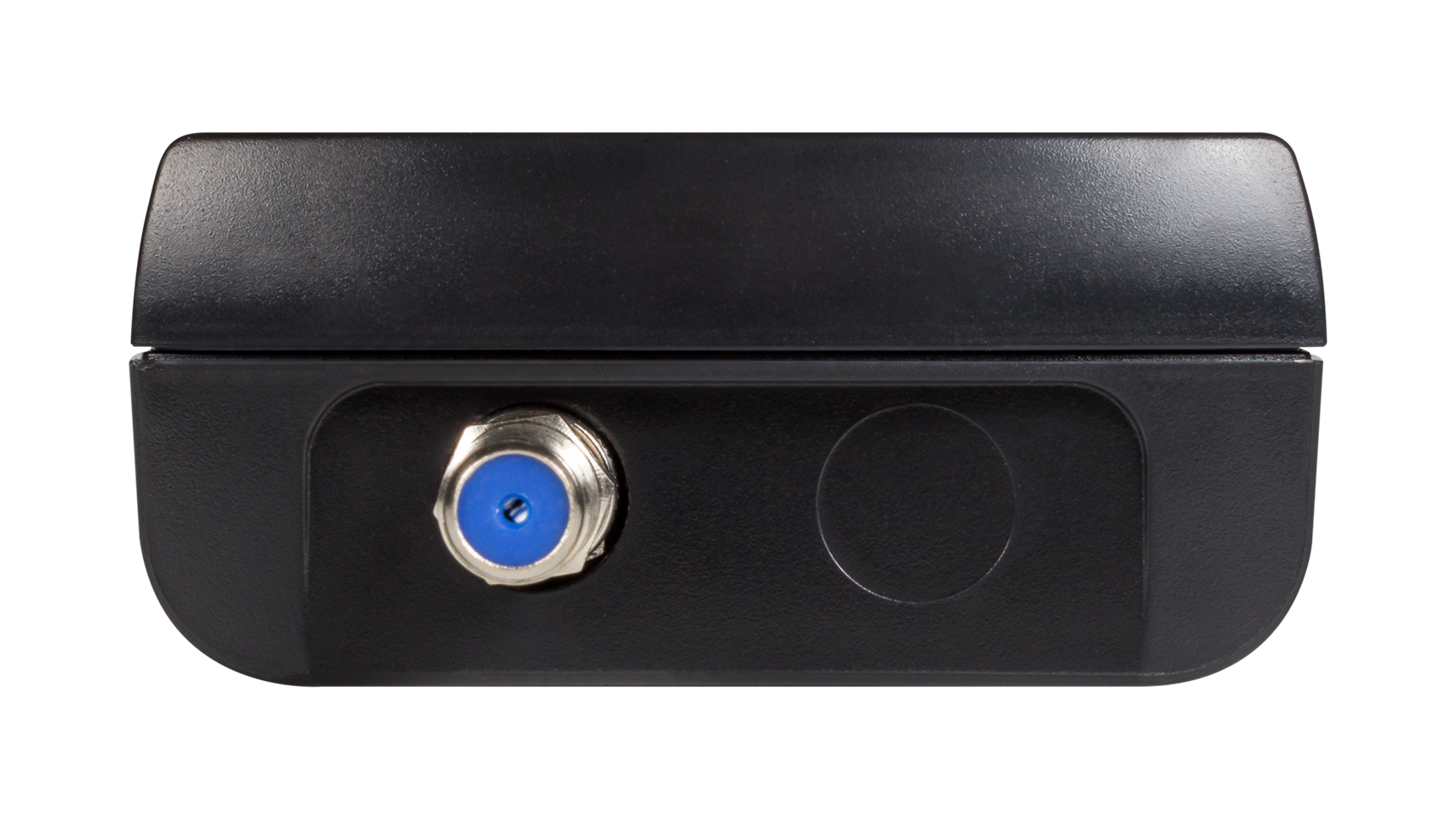

megasat_satmessgeraet_hd_3_kompakt_v3_oberseite

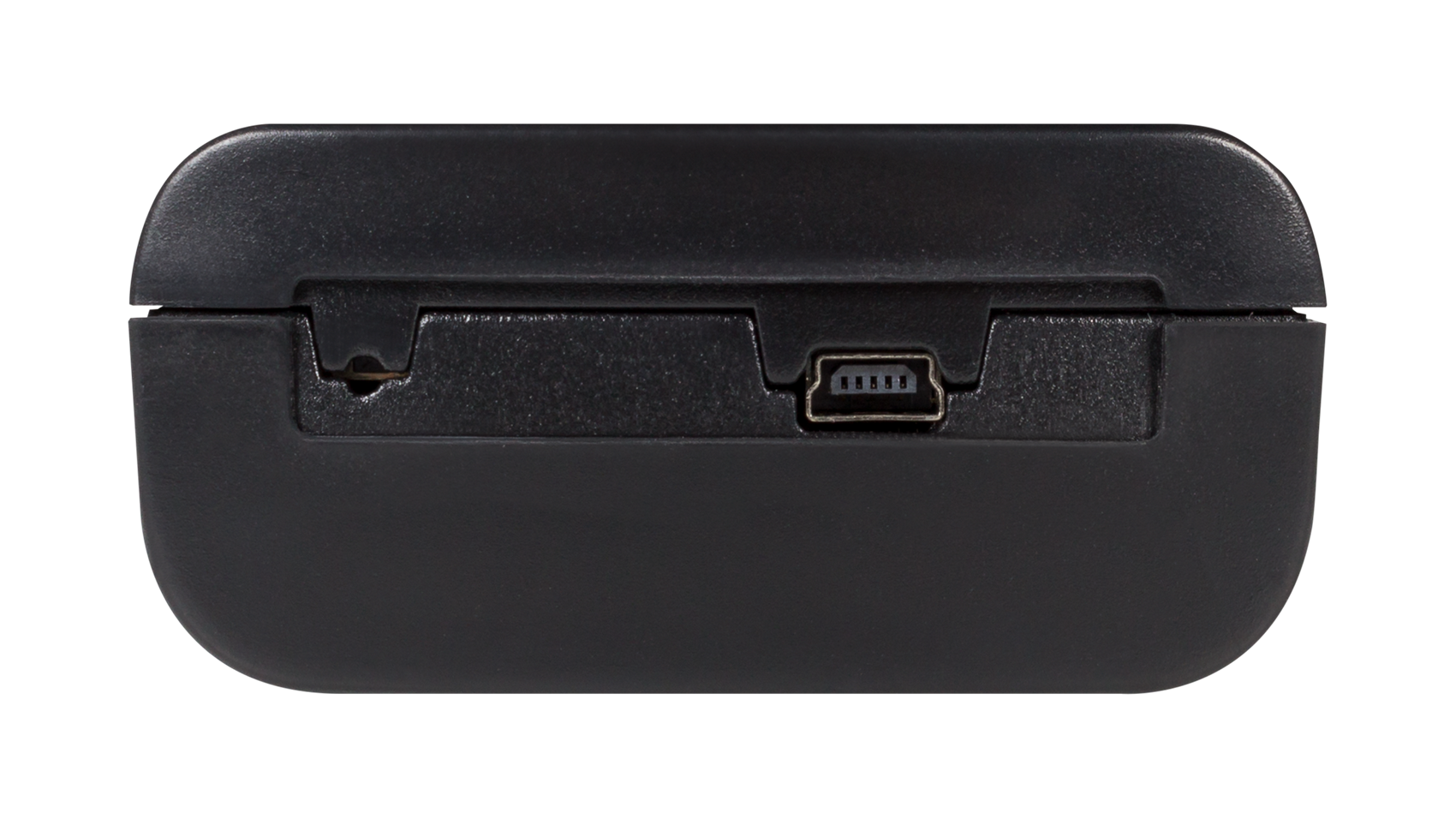

megasat_satmessgeraet_hd_3_kompakt_v3_unterseite

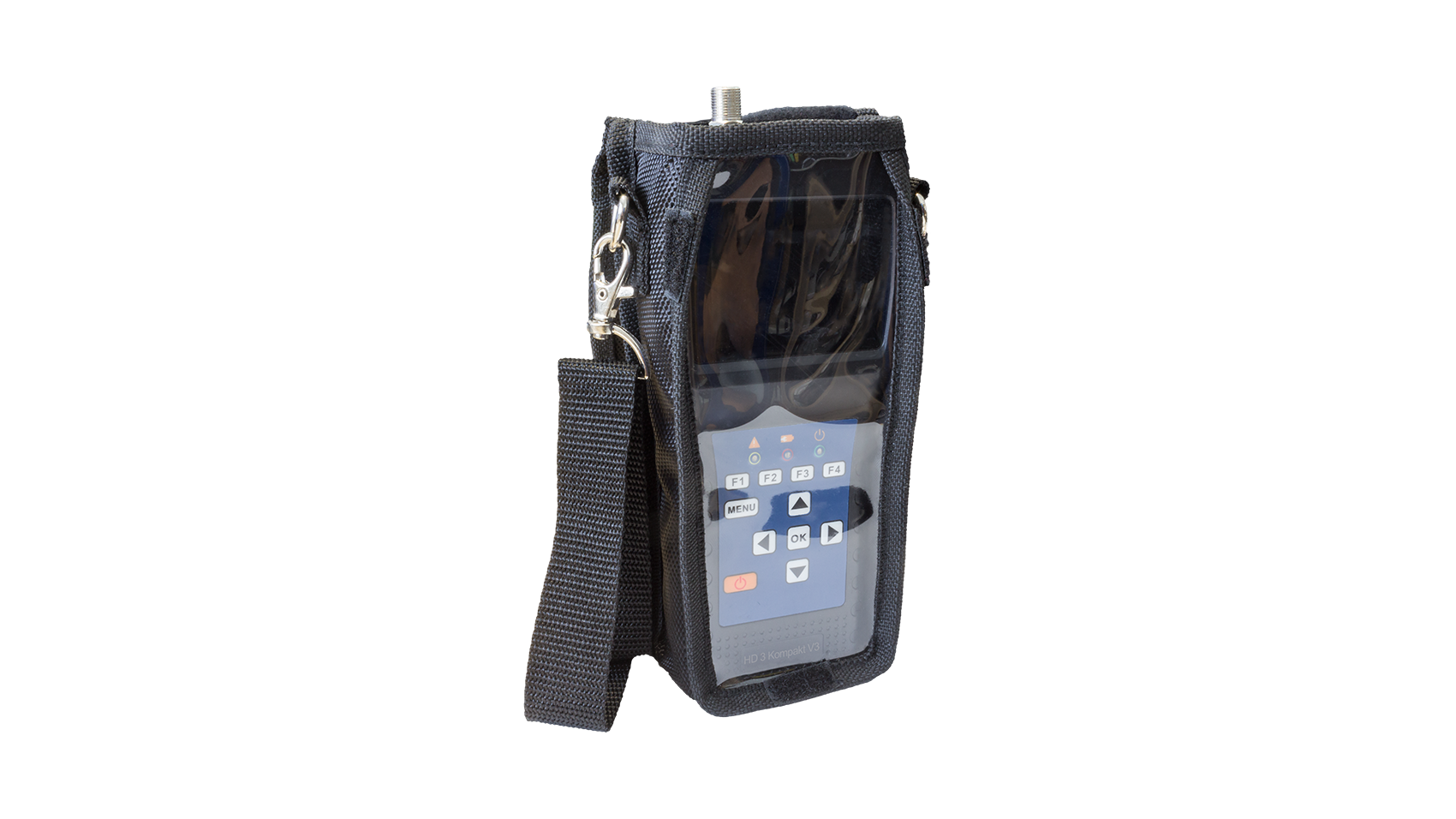

megasat_satmessgeraet_hd_3_kompakt_v3_schutzhuelle

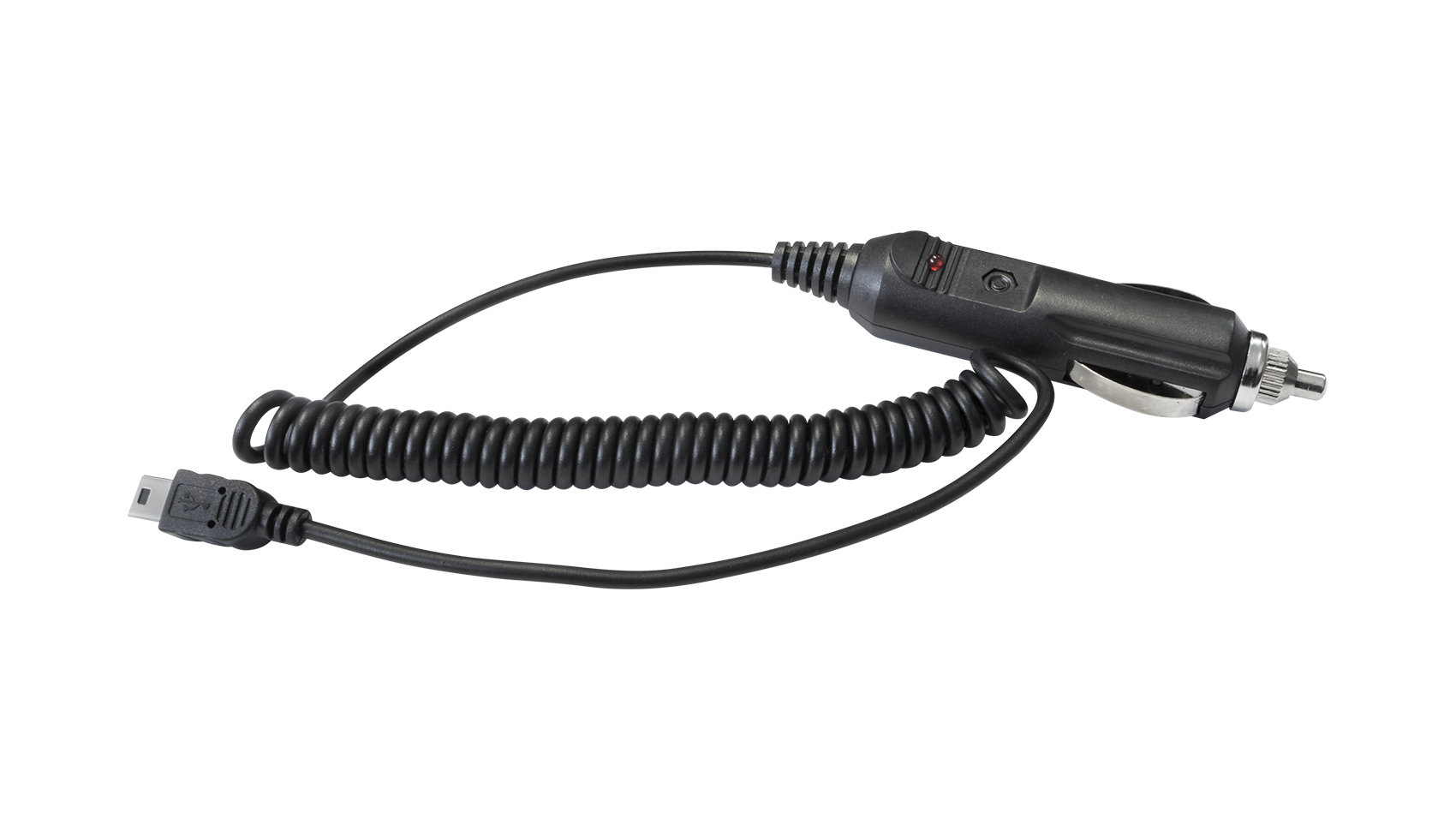

megasat_satmessgeraet_hd_3_kompakt_v3_kfz_anschlussskabel

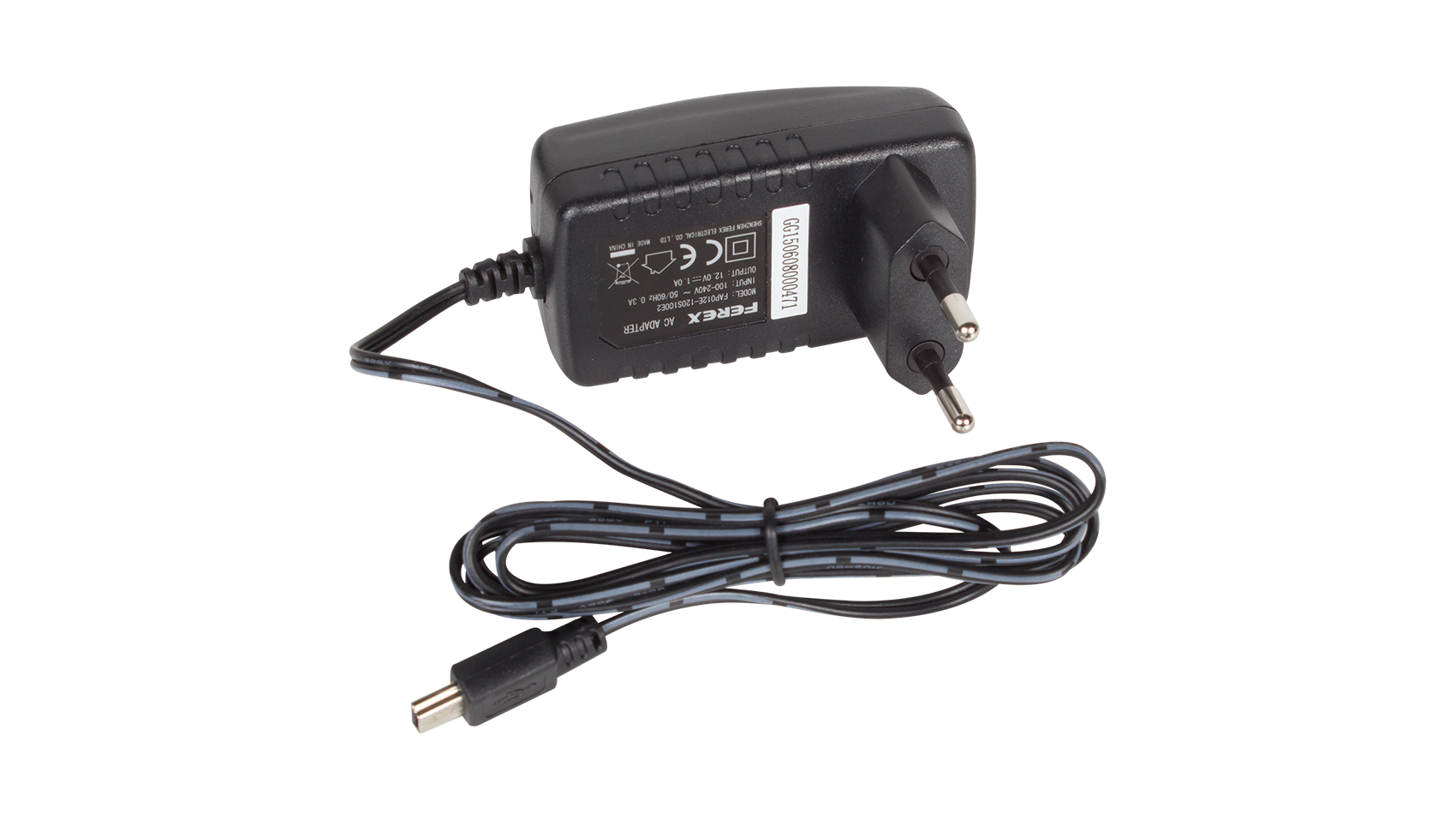

megasat_satmessgeraet_hd_3_kompakt_v3_netzteil

Satmessgerät HD 3 Kompakt V3

Messung von Satellitensignalen (DVB-S und DVB-S2) auf einem 2,7 Zoll großen Bildschirm. Kompaktes Design mit allen wichtigen Messdaten auf dem Display.

  • Beschreibung

Schnelle und genaue Satellitensuche

Das HD 3 Kompakt V3 ist ein handliches Messgerät und bestens für eine schnelle und genaue Satellitensuche geeignet. Möglich ist die Messung von DVB-S und DVB-S2 (HD) Signalen. Das eingebaute LCD Display bietet eine Bildschirmdiagonale von 2,7 Zoll (6,9 cm). Die Bedienung ist mit der übersichtlichen und klar strukturierten Bildschirmoberfläche ein Kinderspiel. In der Live-Messung werden alle wichtigen Informationen wie z.B. Satellit, Transponder, C/N, BER und dBµV angezeigt.

Spektrumanalyse zur Fehlersuche

Um das Signal der Sat-Anlage zu beurteilen und evtl. Empfangsfehler zu analysieren, nutzen Sie die in nahezu Echtzeit laufende Spektrumanalyse. Durch die ständig aktualisierte Darstellung des Diagramms wird bei Bewegung des Spiegels, das Spektrum sofort verändert.

Winkelberechnung zur schnellen Ausrichtung

Die Winkelberechnung hilft Ihnen den vertikalen und horizontalen Winkel der Antenne zu ermitteln, denn je nach Standort ändert sich die Elevation und der Azimut. Geben Sie einfach die Daten des Standorts ein und das Messgerät errechnet schnell die passenden Winkeleinstellungen für den Spiegel. Somit lässt sich der gewünschte Satellit schneller finden.

Transponderkontrolle

Die Transponderkontrolle ist eine Funktion, um gleichzeitig die Signalstärke und -qualität von mehreren Transpondern zu beurteilen. Dies ist hilfreich bei der Einmessung von Quattro LNBs. Die Transponder können beliebig ausgewählt und durchgeschaltet werden. Das Satellitensignal wird hierbei permanent aktualisiert.

  • Technische Daten
  • Lieferumfang
  • Logistische Daten

Technische Daten

Technische Daten

  • Messung von DVB-S /-S2
  • 2,7 Zoll (6,9 cm) LCD Farb Display (400 x 360 Pixel)
  • Optische und akkustische Signalpegelanzeige
  • Mini-USB-Anschluss für Stromversorgung und Firmware-Updates
  • Schraubanschluss für den einfachen Wechsel der F-Buchse
  • Reset-Taste
  • Stromversorgung: AC 100-240 V, DC 12 V, 1 A
  • Li-Ion-Akku (7.4 V / 1.400 mAh)
  • Frequenzbereich: 950 – 2150 MHz
  • Pegelbereich: 30 ~ 100 dBμV
  • LNB-Spannung: 13/18 V, max. 400 mA
  • LNB-Kurzschluss-Anzeige und -Schutz
  • Anzeigen: PWR / C/N / MER / BER / Signalstärke und -qualität
  • DiSEqC 1.0 / 1.1 / 1.2 / USALS
  • Auto-DiSEqC-Funktion
  • Unicable I & II (EN 50494 / EN 50607)
  • Spektrumanalyse
  • Winkelberechnung von Azimut und Elevation

Anschlüsse

  • 1x Mini-USB
  • 1x F-Anschluss
  • 1x DC 12 V Eingang

Lieferumfang

Lieferumfang

  • Satmessgerät HD 3 Kompakt V3
  • 230 Volt Netzteil
  • 12 Volt KFZ-Ladeadapter
  • Schutzhülle inkl. Tragegurt
  • F-Koaxialadapter
  • Bedienungsanleitung

Logistische Daten

Produkt

  • Breite: 80 mm
  • Höhe: 177 mm
  • Tiefe: 34 mm
  • Gewicht: 225 g (netto)

Karton

  • Breite: 169 mm
  • Höhe: 57 mm
  • Tiefe: 207 mm
  • Gewicht: 621 g (brutto)

Sonstiges

  • Artikel-Nr.: 2600021
  • EAN: 4046173108460

Downloads

Produktblatt

HD 3 Kompakt V3 (Produktblatt)

Anleitung

HD 3 Kompakt V3 (Bedienungsanleitung)
Version 1.0

Firmware / Software

[Download nicht gefunden.]

Bilder

HD 3 Kompakt V3 (Bilder)

Häufig gestellte Fragen

Welche Empfangsarten können gemessen werden?
Mit diesem Messgerät können DVB-S sowie DVB-S2 Empfangssignale gemessen werden.
